Client : Particulier
Lieu : Groslee-Saint-Benoit (01)
Objectif : Identifier l’emplacement des aciers, du plancher chauffant et des gaines électriques avant la création d’une trémie pour un ascenseur.
Problématique : Un Sol, Trois Risques Majeurs
Dans le cadre d’un projet d’amélioration de son domicile, un particulier souhaitait faire installer un ascenseur privatif dans son hall d’entrée. Cette installation nécessitait de découper une ouverture (trémie) dans la dalle en béton existante. Cependant, la dalle dissimulait plusieurs réseaux essentiels, rendant toute découpe à l’aveugle extrêmement risquée.
Le défi était d’éviter trois dangers potentiels majeurs :
- Le risque structurel : Toucher le treillis soudé qui assure l’intégrité de la dalle.
- Le risque de dégât des eaux : Sectionner un tuyau du système de chauffage au sol.
- Le risque électrique : Endommager une ou plusieurs gaines électriques encastrées.
Pour que le projet puisse voir le jour en toute sécurité, une cartographie complète et précise de tous les éléments cachés dans la dalle était indispensable.
Analyse et Stratégie d’Intervention : La Synergie Technologique
Face à cette problématique complexe, FERDETEC a déployé une stratégie combinant plusieurs technologies de pointe pour obtenir une vision exhaustive et fiable de la structure. L’utilisation d’un seul outil n’aurait pas suffi à discriminer avec certitude les différents types de réseaux.

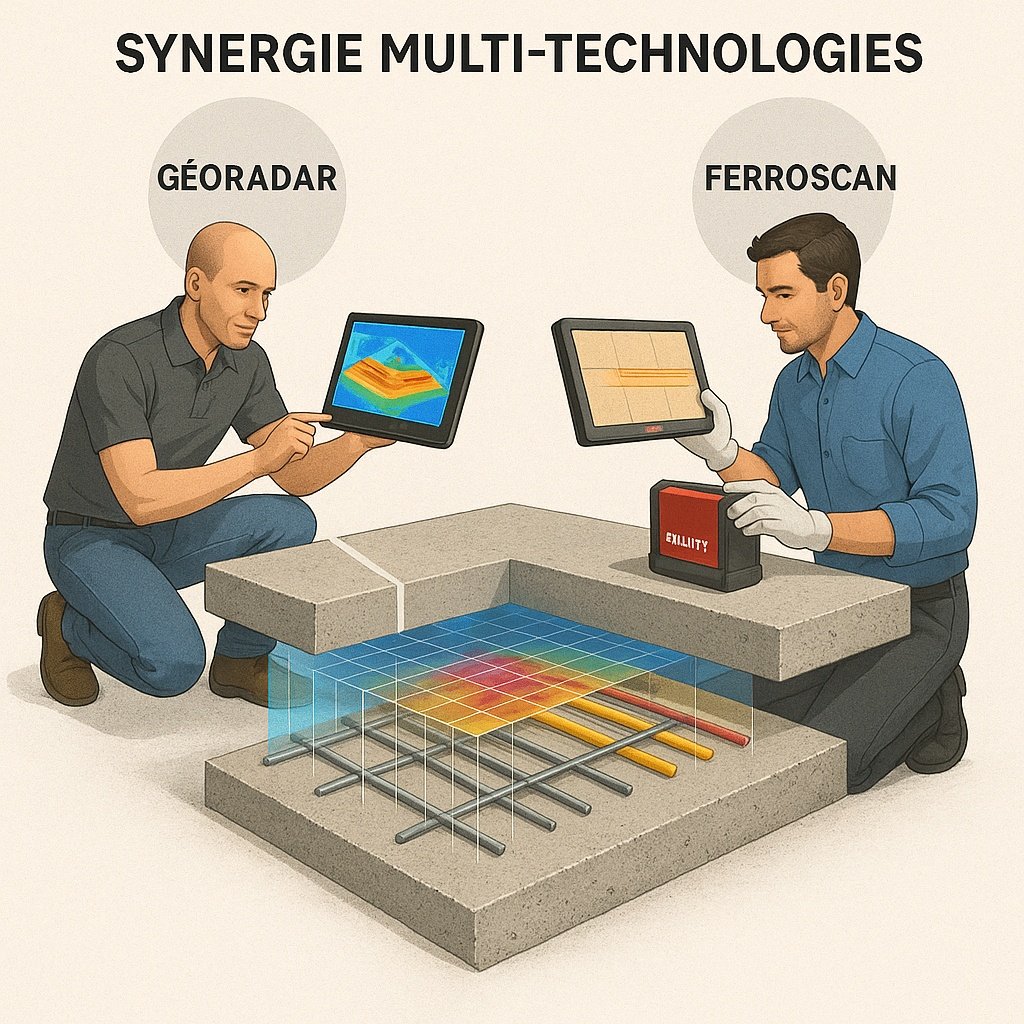

Notre approche multi-technologies a permis une analyse croisée:
- Le Géoradar (Proceq GP8800) : Cet outil a été utilisé pour réaliser un scan en grille sur toute la zone, générant une vue 3D détaillée. Il a permis de visualiser les différentes strates et de cartographier la position des réseaux de chauffage et des gaines électriques.
- Le Ferroscan (Hilti) : En complément, des scans 2D ont été réalisés pour qualifier avec précision le ferraillage. Cet outil a confirmé la présence et la position du treillis soudé situé juste en dessous des tuyaux de chauffage, une information cruciale pour la découpe.
Solution : Une Cartographie 3D Intuitive
L’intervention a été menée de manière rapide et efficace le 3 avril 2024 par notre équipe technique, Antoine FAÏS et Sunny Armand. En moins de deux heures, nous avons pu fournir au client une image claire de la situation.
Le processus s’est déroulé en plusieurs étapes :
- Scan complet : Réalisation d’un scan 3D sur la zone de 153 cm x 190 cm définie pour l’ascenseur.
- Analyse fine : Des scans 2D complémentaires ont été effectués pour valider les données et analyser en coupe les superpositions de réseaux.
- Rapport visuel : Les résultats ont été synthétisés dans un rapport incluant une image 3D claire, où chaque type de réseau est identifié par un code couleur distinct pour une compréhension immédiate.
Résultats : Le Feu Vert pour un Chantier Sécurisé
Grâce à notre cartographie détaillée, le client et l’entreprise en charge de l’installation de l’ascenseur ont disposé d’un plan exact des éléments encastrés. L’analyse a révélé :
- Un réseau dense de tuyaux de chauffage au sol (lignes jaunes).
- Le passage de plusieurs gaines électriques dans la partie supérieure de la dalle (lignes rouges).
- La présence d’une nappe de treillis soudé juste sous le plancher chauffant.
Avec ces informations, l’emplacement de la trémie a pu être ajusté pour éviter chaque obstacle. Le chantier a pu démarrer en toute sérénité, éliminant à 100% les risques de surcoûts, de retards ou d’accidents liés à la découpe de la dalle.
