Client : POLYPAL
Lieu : Site du CEA VALDUC
Objectif : Repérage d’armatures avant perçage pour l’installation de racks de stockage sur radier.
Problématique : Un Contexte Exigeant

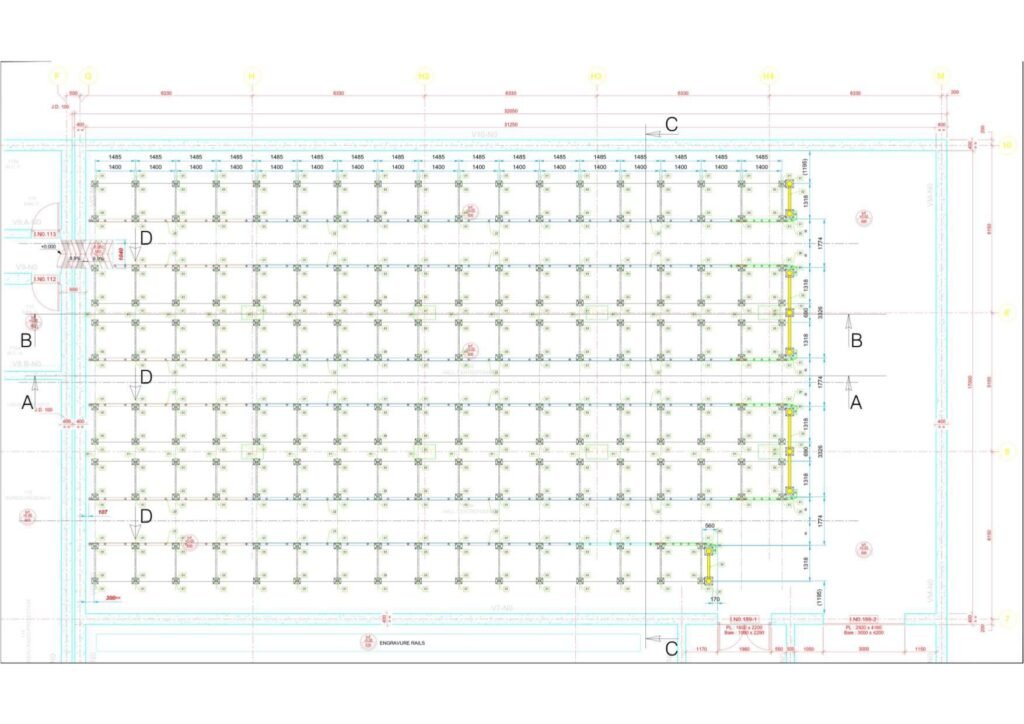

Dans le cadre d’un projet d’aménagement majeur sur le site sensible du CEA VALDUC, l’entreprise POLYPAL devait installer une grande quantité de racks de stockage industriels. L’opération impliquait un nombre très important de points d’ancrage à percer dans un radier en béton existant, comme le montre le plan de montage.
Le défi principal était double :
- Garantir l’intégrité structurelle : Percer à l’aveugle dans un radier présentait un risque inacceptable d’endommager le réseau d’armatures en acier, ce qui aurait pu compromettre la solidité de la dalle et la sécurité de toute l’installation.
- S’adapter à des contraintes d’accès strictes : En raison de la nature du site, notre équipement de détection standard, un géoradar de structure, n’a pas été autorisé à entrer. Nous avons donc dû opérer avec un Ferroscan PS300 mis à disposition sur place , un outil performant mais limité à une profondeur de détection de 12 cm, alors que la demande initiale visait 20 cm.
Analyse et Stratégie d’Intervention : La Précision comme Seule Option
Privée de notre outil de cartographie globale, notre équipe a dû adapter sa stratégie pour se reposer entièrement sur la précision chirurgicale du Ferroscan Hilti PS300. L’objectif n’était plus d’avoir une vue d’ensemble en profondeur, mais de réaliser un relevé méticuleux du ferraillage dans la zone de perçage critique (jusqu’à 12 cm).
La stratégie s’est donc concentrée sur une méthode systématique et rigoureuse :
- Maillage systématique : Suivre scrupuleusement les 12 lignes longitudinales et les 47 lignes transversales correspondant à l’implantation future des racks.
- Détection et qualification : Pour chaque point d’ancrage prévu, scanner la zone pour localiser précisément chaque barre d’acier et sa profondeur d’enrobage.
- Marquage direct : Fournir au client un retour visuel immédiat et exploitable directement sur la dalle.
Solution : Rigueur et Transparence sur le Terrain
L’intervention a été menée le 22 mai 2024 par nos techniciens qualifiés, Antoine FAÏS et Sunny ARMAND , en étroite collaboration avec le responsable de chantier de POLYPAL.
Notre méthodologie sur site a permis de surmonter les contraintes :
- Coordination : L’ensemble des tracés a été validé avec le client avant le début des scans.
- Marquage clair : Les aciers détectés ont été marqués au sol par des traits bleus, tandis que les zones libres et sécurisées pour le perçage ont été indiquées par des croix blanches.
- Retour honnête : Dans certaines zones, la densité du ferraillage était si élevée qu’il était impossible de trouver les quatre points d’ancrage requis par montant de rack. Cette information cruciale a été immédiatement communiquée au client, lui permettant d’adapter sa stratégie de fixation pour ces zones spécifiques.
Résultats : Une Implantation Sécurisée Malgré les Contraintes
Grâce à cette intervention, POLYPAL a obtenu une cartographie claire et fiable des emplacements de perçage sécurisés sur l’ensemble de la surface, jusqu’à une profondeur de 12 cm.
Cette étude a permis à notre client de lancer la phase de perçage et d’ancrage de ses centaines de racks en ayant la certitude de ne pas endommager la structure du radier.
Cette mission illustre parfaitement la capacité de FERDETEC à s’adapter à des contraintes de chantier complexes et imprévues. En faisant preuve de rigueur méthodologique et de transparence, nous avons pu fournir un résultat fiable et sécuriser le projet de notre client, même lorsque les outils et les conditions n’étaient pas ceux initialement prévus.
