La carbonatation est le mécanisme de dégradation le plus répandu du béton armé, et paradoxalement l’un des plus simples à mesurer. Un indicateur coloré, une cassure fraîche, un réglet, et l’on obtient en quelques minutes une information qui pèse lourd dans un diagnostic de durabilité.
Encore faut-il savoir ce que ce test dit exactement, dans quelles conditions il est fiable, et comment interpréter le résultat. Un chiffre de profondeur de carbonatation pris isolément ne signifie rien. C’est sa comparaison avec l’enrobage réel des armatures qui fait le diagnostic.
Le mécanisme, en deux minutes
Le béton protège l’acier par voie chimique. La solution interstitielle du béton sain est fortement basique, avec un pH voisin de 13, et cette basicité maintient à la surface de l’acier une couche passive extrêmement mince qui empêche la corrosion de s’amorcer.
Le dioxyde de carbone présent dans l’air pénètre lentement le réseau poreux du béton et réagit avec les hydrates, principalement la portlandite. Cette réaction consomme la réserve de basicité et fait chuter le pH. Quand celui-ci descend sous une valeur d’environ 9, la couche passive n’est plus stable : l’acier se dépassive, et la corrosion peut démarrer dès que l’humidité et l’oxygène sont présents.
Il faut bien comprendre que la carbonatation en elle-même ne dégrade pas le béton. Elle aurait même tendance à le densifier légèrement en surface. Le problème n’est pas la carbonatation du béton, c’est le moment où le front carbonaté atteint l’armature. Tant qu’il reste une épaisseur de béton sain devant l’acier, celui-ci est protégé.
C’est aussi ce qui distingue ce mécanisme de l’attaque par les chlorures. La carbonatation produit une corrosion généralisée sur la longueur de la barre atteinte, alors que les chlorures produisent une corrosion par piqûres très localisée. Les deux se rencontrent, mais ils ne se mesurent pas de la même façon et ne progressent pas au même rythme. La distinction est détaillée dans notre décryptage de la norme NF EN 206.
Le test à la phénolphtaléine, pas à pas
La méthode est normalisée et simple, mais chaque étape compte.
Créer une cassure fraîche
C’est le point le plus important, et celui qui est le plus souvent mal exécuté. Le test doit être réalisé sur une surface de rupture récente, obtenue par éclatement ou sur une carotte fraîchement extraite. Une surface sciée, poncée ou simplement nettoyée ne convient pas : le sciage à l’eau lessive la surface et fausse la réaction, et une surface ancienne s’est carbonatée en surface depuis l’ouverture.
En pratique, on procède soit sur une carotte prélevée dans le cadre d’une campagne de carottage béton, qu’on fend immédiatement, soit sur une fenêtre ouverte au burin sur l’ouvrage. Dans les deux cas, le test se fait dans la foulée, pas le lendemain au bureau.

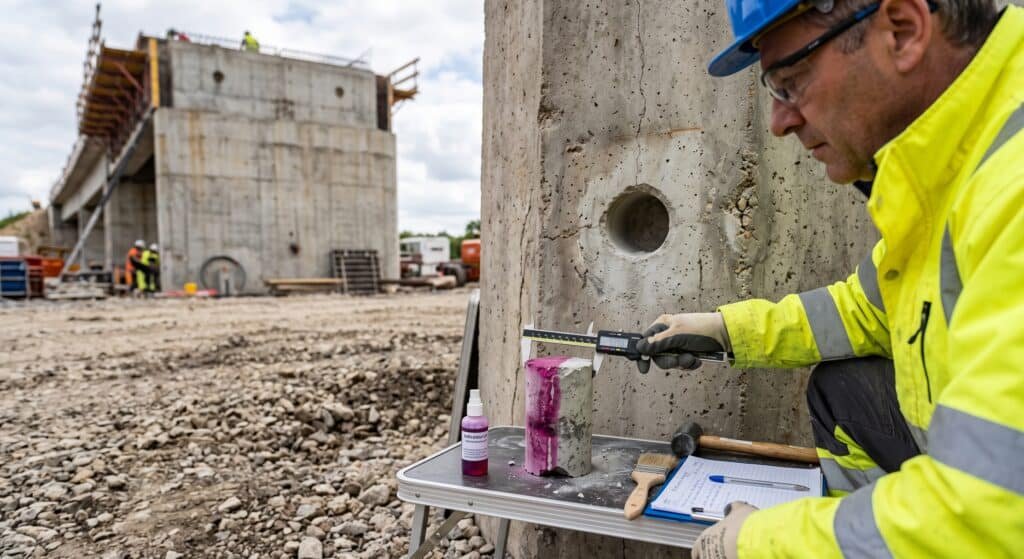

Pulvériser l’indicateur
On pulvérise une solution de phénolphtaléine sur la surface fraîche, de façon uniforme et sans détremper. La réaction est immédiate.
Lire le résultat
La zone saine, restée basique, vire au rose violacé. La zone carbonatée, dont le pH a chuté, reste incolore. La frontière entre les deux matérialise le front de carbonatation.
Attention au sens de lecture, qui déroute au premier abord : c’est la partie qui ne se colore pas qui est dégradée. On mesure donc l’épaisseur incolore depuis la surface exposée.
Mesurer correctement
Le front n’est jamais parfaitement rectiligne. Il progresse plus vite le long des microfissures, des reprises de bétonnage et des zones poreuses. On relève donc plusieurs valeurs le long de la cassure, et l’on retient à la fois une valeur moyenne et une valeur maximale. C’est souvent la valeur maximale qui compte, car c’est au point le plus avancé que l’acier sera atteint en premier.
Où mesurer, et combien de points
Un test isolé n’a aucune valeur statistique. La carbonatation dépend fortement de l’exposition locale, et le plan d’échantillonnage doit refléter cette variabilité.
Les paramètres qui font varier la vitesse sont connus. Une ambiance abritée et sèche, comme un intérieur ventilé ou un sous-face de balcon protégé, favorise la carbonatation, car le CO₂ y diffuse facilement. À l’inverse, un béton régulièrement mouillé se carbonate plus lentement, l’eau bloquant en partie la diffusion du gaz. C’est un résultat contre-intuitif mais bien établi : les façades les plus battues par la pluie ne sont pas toujours les plus carbonatées.
La compacité du béton joue également. Un béton poreux, mal vibré ou à rapport eau sur ciment élevé, se carbonate nettement plus vite qu’un béton dense.
En pratique, on répartit donc les points selon les orientations, les niveaux, les zones abritées et exposées, et les singularités constructives comme les reprises de bétonnage. Cette logique d’échantillonnage rejoint celle de toute campagne d’auscultation et de diagnostic de structure.
Le chiffre seul ne veut rien dire
C’est le point que les rapports mal faits négligent. Une profondeur de carbonatation de 20 mm n’est ni bonne ni mauvaise dans l’absolu. Tout dépend de l’enrobage.
Si l’enrobage relevé est de 35 mm, il reste 15 mm de béton sain devant l’acier, et la structure est encore en phase d’initiation. Si l’enrobage est de 15 mm, le front a déjà dépassé l’armature : l’acier est dépassivé et la corrosion est probablement en cours, même sans désordre visible.
C’est pourquoi le test à la phénolphtaléine ne se conçoit jamais seul. Il se couple systématiquement à une mesure d’enrobage sur les mêmes zones. Le diagnostic ne porte pas sur une profondeur, il porte sur un écart entre deux valeurs. Et comme l’enrobage est lui-même dispersé sur un ouvrage réel, c’est la combinaison des deux dispersions qui détermine le risque. Cette articulation est au cœur de notre article sur l’enrobage, pilier de la durabilité des ouvrages.
Ce que le résultat change concrètement
Selon la position du front par rapport aux aciers, les suites diffèrent nettement, et c’est ce qui rend la mesure utile au maître d’ouvrage.
Quand une marge confortable subsiste, la conclusion est rassurante et la démarche se limite à une surveillance périodique. Il peut être pertinent, sur un ouvrage exposé, de repérer les points de mesure pour pouvoir les recontrôler plus tard et affiner l’extrapolation.
Quand la marge devient faible, une action préventive prend tout son sens. Limiter l’accès du dioxyde de carbone par un revêtement ou une protection de surface ralentit fortement la progression du front, et c’est une intervention légère comparée à une réparation d’armature. Agir à ce stade coûte une fraction du prix d’une reprise ultérieure.
Quand le front a dépassé l’enrobage, on change de registre. La question n’est plus la prévention mais l’évaluation de la corrosion déjà en cours : ouverture de fenêtres pour observer les aciers, mesure de la perte de section, et le cas échéant vérification de l’incidence sur la capacité portante de l’élément.
Ce séquencement est exactement ce qui permet d’étaler des travaux sur un patrimoine plutôt que de tout traiter en urgence.
Extrapoler dans le temps
La carbonatation progresse approximativement en racine carrée du temps. Elle est rapide les premières années, puis ralentit, car le CO₂ doit traverser une épaisseur carbonatée croissante avant d’atteindre le front.
Cette loi permet une extrapolation utile. Connaissant la profondeur mesurée et l’âge de l’ouvrage, on cale un coefficient de vitesse propre à ce béton et à cette exposition, puis on estime la date à laquelle le front atteindra l’enrobage. C’est le fondement de tout calcul de durée de vie résiduelle.
Cette extrapolation reste une estimation, et elle suppose que les conditions d’exposition ne changent pas. Un ravalement, une reprise d’étanchéité ou la pose d’un revêtement modifient la donne, en général favorablement, en limitant l’accès du CO₂.
Les limites du test
Il faut être clair sur ce que la phénolphtaléine ne dit pas.
Elle ne donne pas la valeur exacte du pH, mais indique le franchissement d’un seuil de virage. Le front réel de dépassivation peut se situer légèrement en avant de la frontière colorée.
Elle ne dit rien de l’état de corrosion de l’acier. Savoir que le front a atteint l’armature indique que la corrosion peut avoir démarré, pas qu’elle a effectivement progressé ni à quel point la section est réduite. Pour cela, il faut ouvrir et observer, ou recourir à des mesures de potentiel.
Elle ne détecte pas les chlorures. Un béton non carbonaté peut parfaitement abriter une corrosion active d’origine saline. Sur un parking ou un ouvrage en bord de mer, le test à la phénolphtaléine doit donc être complété par une analyse de teneur en chlorures.
Elle est enfin locale et destructive à petite échelle. Chaque point de mesure suppose une ouverture ou une carotte, ce qui limite naturellement le nombre de points et impose de bien les choisir.
Le test à la phénolphtaléine est simple, rapide et fiable à condition d’être fait sur cassure fraîche, avec plusieurs points de mesure et une lecture correcte du front. Sa valeur ne vient pas du chiffre obtenu mais de sa confrontation avec l’enrobage réel : c’est l’écart entre le front de carbonatation et la position des aciers qui détermine si l’ouvrage est encore protégé ou déjà entré en corrosion. Couplé à la mesure d’enrobage et, si nécessaire, à l’analyse des chlorures, il constitue la base de tout diagnostic de durabilité.
