Du Diagnostic à la Prévention, la Norme comme Clé de Voûte
Sur le terrain, notre quotidien d’experts en pathologie des structures est rythmé par le diagnostic des désordres qui affectent le béton armé : épaufrures qui laissent les armatures à nu, fissures inquiétantes, éclatements de balcons, dégradation des dalles de parking… Ces pathologies, souvent coûteuses à réparer, ne sont que les symptômes visibles d’une maladie plus profonde : une inadéquation entre le béton et l’environnement auquel il est confronté.
À la racine de la plupart de ces désordres, nous retrouvons une erreur originelle : une mauvaise appréciation des agressions que l’ouvrage allait subir au cours de sa vie. C’est précisément pour éviter ces « accidents » industriels que la norme NF EN 206/CN a été conçue. Plus qu’un simple règlement, elle doit être vue comme un véritable guide de gestion des risques environnementaux, un « code de la route » de la durabilité du béton. En France, son application, indissociable de son Complément National (« /CN »), est le fondement qui garantit qu’un ouvrage pourra atteindre sa durée de service sans dégradations prématurées.
Le cœur de cette démarche préventive est le concept de « classe d’exposition ». Pour nous, experts, ces codes (XC, XD, XF…) ne sont pas abstraits ; ils sont le langage qui décrit les causes directes des pathologies que nous analysons. Chaque classe correspond à un mécanisme d’agression spécifique – carbonatation, attaque par les chlorures, cycles de gel/dégel – qui, s’il est sous-estimé, mènera inévitablement à la corrosion des armatures et à la dégradation du béton.

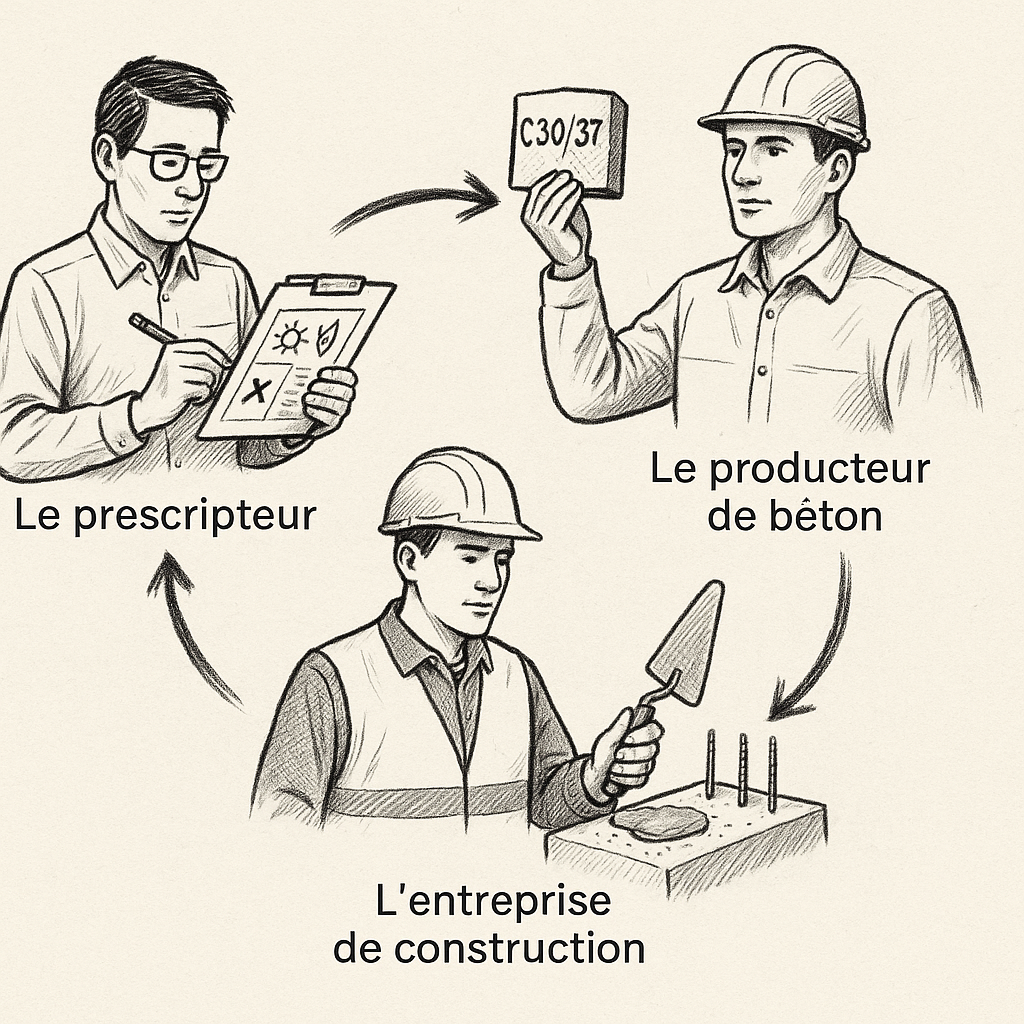

La norme établit une chaîne de responsabilités claire :
- Le prescripteur (bureau d’études, architecte) porte la responsabilité cruciale de « diagnostiquer » en amont l’environnement de l’ouvrage et de spécifier les bonnes classes d’exposition. Une erreur à ce stade est un vice de conception qui se paiera des années plus tard.
- Le producteur de béton doit formuler un matériau qui répond précisément aux exigences découlant de ces classes.
L’entreprise de construction doit assurer une mise en œuvre dans les règles de l’art, car un enrobage insuffisant ou un défaut de cure peut annuler tous les bénéfices d’une bonne formulation.
Cet article se propose de décrypter ces classes d’exposition, non pas comme une simple lecture de la norme, mais à travers le prisme de l’expert : en partant des désordres que nous observons, pour remonter à leur cause et comprendre comment une application rigoureuse de la norme NF EN 206/CN est la meilleure des préventions.
Pour en savoir plus sur le cadre normatif et la durabilité :
- Consultez la norme NF EN 206/CN.
- Explorez les formations et guides du béton.
Classe X0 : L’Exception qui Confirme la Règle
La classe d’exposition X0 est celle que nous rencontrons le moins dans nos diagnostics sur des ouvrages structurels en béton armé. Elle désigne une situation où il n’existe aucun risque significatif de corrosion ou d’attaque. C’est le degré zéro de l’agression.
Conditions d’Application et Limites
La norme réserve cette classe à deux cas très précis :
- Pour le béton non armé : C’est son domaine de prédilection. En l’absence d’armatures à protéger, le béton est intrinsèquement très robuste. La classe X0 s’applique donc à tous les bétons non armés, sauf s’ils sont soumis à des agressions directes et sévères comme le gel (classe XF) ou les attaques chimiques (classe XA).
- Pour le béton armé : L’application est extrêmement limitée. Elle ne concerne que les éléments situés dans un environnement « très sec », comme l’intérieur d’un bâtiment chauffé et climatisé, loin de toute source d’humidité. Dans la pratique, par principe de précaution, il est très rare qu’un prescripteur engage sa responsabilité sur une telle hypothèse, la classe XC1 étant presque toujours préférée.
Une tolérance existe pour les bétons « faiblement armés » : si l’enrobage (l’épaisseur de béton recouvrant l’acier) est supérieur à 5 cm, l’élément peut être considéré comme X0, l’épaisseur de béton agissant comme une protection suffisante pour les risques mineurs.

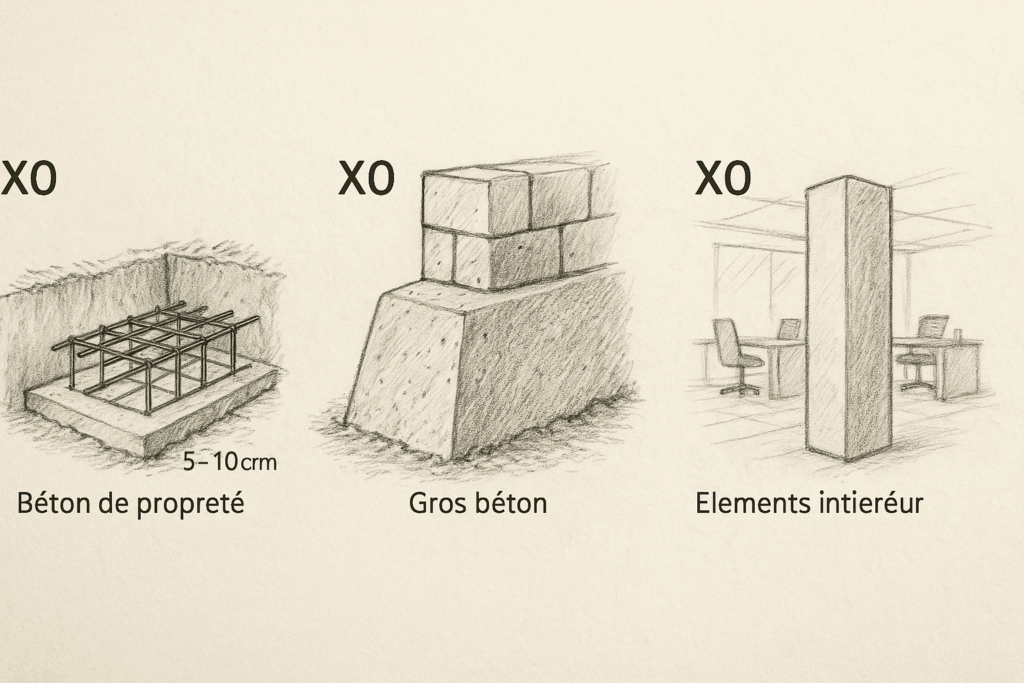

Exemples
Les éléments classés X0 ne sont généralement pas l’objet de nos expertises pour des pathologies de corrosion.
- Béton de propreté : Cette couche de béton maigre coulée en fond de fouille n’a aucun rôle structurel. Son but est de fournir une surface de travail propre pour le ferraillage des fondations, évitant la contamination des aciers par la terre. C’est l’exemple type du béton non armé en classe X0.
- Illustration : Une fondation en cours de réalisation, où l’on distingue clairement la couche de béton de propreté (5-10 cm) sur laquelle les cages d’armatures des semelles sont en train d’être positionnées.
- Gros béton : Utilisé pour des fondations massives ou des ouvrages de soutènement anciens, ce béton non armé tire sa stabilité de sa masse. N’ayant pas d’armatures à protéger, il relève de la classe X0.
- Illustration : Coupe d’un mur de quai ancien ou d’une culée de pont en maçonnerie reposant sur un massif de gros béton non ferraillé.
- Éléments intérieurs en milieu très sec (béton armé) : Un poteau central dans un plateau de bureaux, loin des façades et des points d’eau, pourrait théoriquement être classé X0. Cependant, un changement d’usage du bâtiment ou un dégât des eaux pourrait suffire à initier un processus de dégradation non anticipé. C’est pourquoi cette classification reste marginale pour le béton armé.
- Illustration : Un poteau en béton armé au cœur d’un open-space, parfaitement sec et intégré à l’architecture intérieure.
Classe XC : La Carbonatation, l’Ennemi Public n°1 du Béton Armé
L’épaufrure est le désordre le plus courant que nous expertisons sur les bâtiments et ouvrages d’art. Cet éclatement du béton, qui laisse apparaître des armatures corrodées, est la manifestation la plus spectaculaire d’un mal invisible et progressif : la
corrosion induite par carbonatation, décrite par la classe d’exposition XC.
Le Mécanisme de Dégradation : Comment le Béton Perd sa Protection
Le béton est le meilleur allié de l’acier grâce à son pH très élevé (supérieur à 12,5). Cette forte alcalinité crée une couche protectrice invisible, dite « film de passivation », à la surface des armatures, qui les empêche de rouiller.
La carbonatation est le processus par lequel le dioxyde de carbone (CO2) de l’air pénètre dans les pores du béton et, en réagissant avec les composants alcalins de la pâte de ciment, fait chuter le pH en dessous de 9. Lorsque ce « front de carbonatation » atteint les armatures, le film de passivation est détruit. L’acier n’est plus protégé.
En présence d’humidité et d’oxygène, la corrosion s’amorce. La rouille (oxyde de fer) est plus volumineuse que l’acier (jusqu’à 6 fois son volume initial), et cette expansion génère des pressions internes immenses qui finissent par fissurer et faire éclater le béton d’enrobage. C’est l’épaufrure. Ce désordre n’est pas seulement esthétique : il accélère la corrosion en exposant directement les aciers et réduit leur section, pouvant à terme affecter la capacité portante de la structure.
- Le diagnostic de l’expert : Sur site, notre premier réflexe est le test à la phénolphtaléine sur une cassure fraîche du béton. La zone saine (pH > 9) vire au rose, tandis que la zone carbonatée reste incolore. Cette mesure simple nous donne la profondeur de carbonatation. Nous la comparons ensuite à l’épaisseur d’enrobage, mesurée de manière non destructive avec un
- pachomètre (Ferroscan). Si la carbonatation a atteint les aciers, le risque de corrosion est avéré.

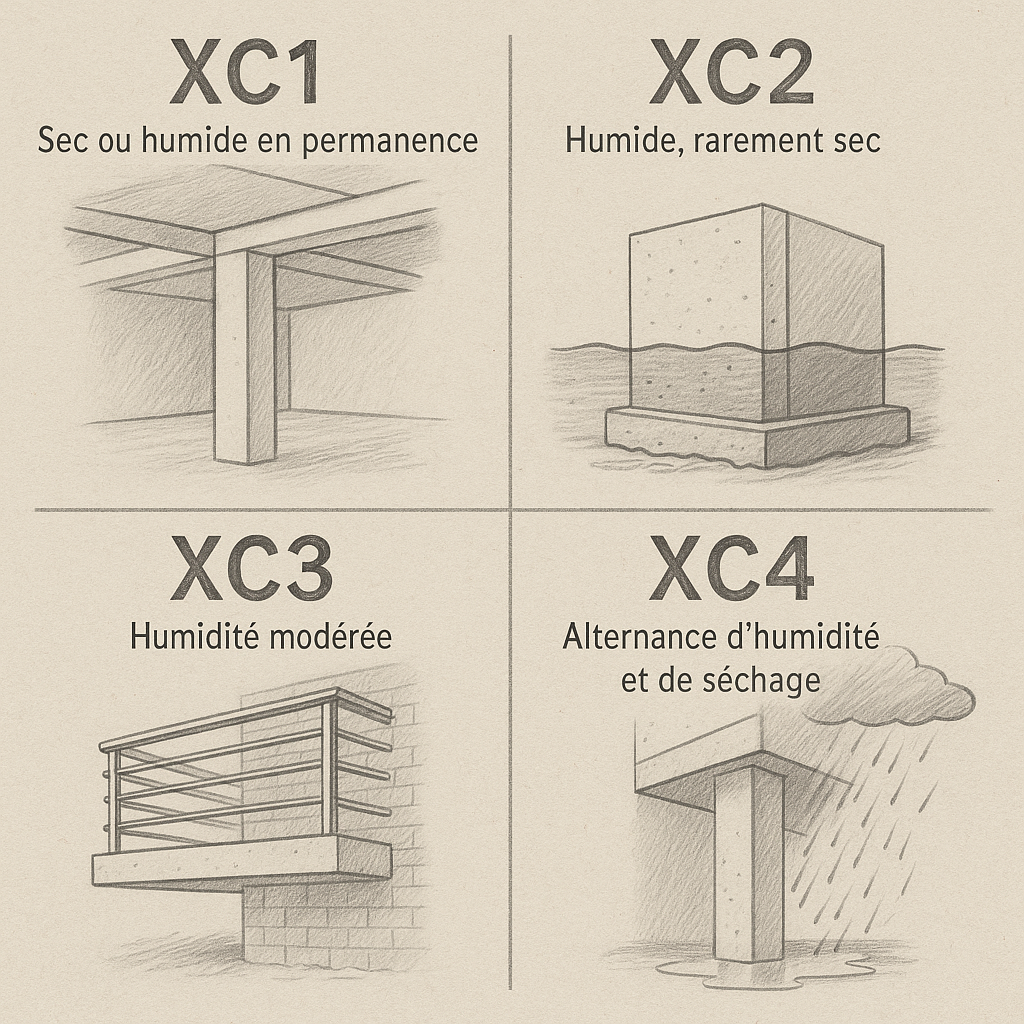

Les Sous-Classes : Une Question d’Humidité
La vitesse de carbonatation est maximale en présence de cycles d’humidification et de séchage. C’est ce critère qui distingue les quatre sous-classes XC.
XC1 (Sec ou humide en permanence)
- Environnement et pathologies observées : Intérieur de bâtiments (bureaux, logements), ou éléments immergés en permanence dans l’eau douce. Dans ces environnements stables, la carbonatation progresse très lentement. Les pathologies y sont rares, sauf en cas de défauts de construction (enrobage très faible) ou de changement d’environnement (dégât des eaux).
- Poteaux, poutres et dalles à l’intérieur d’un immeuble d’habitation. Planchers de locaux secs.
XC2 (Humide, rarement sec)
- Environnement et pathologies observées : Fondations en contact permanent avec un sol humide ou une nappe phréatique. Le béton étant quasi saturé, la diffusion du CO2 est bloquée, le risque est donc faible.
- Semelles de fondation armées. Parois de réservoirs d’eau.
XC3 (Humidité modérée)
- Environnement et pathologies observées : C’est le cas typique des éléments extérieurs abrités de la pluie mais exposés à l’humidité de l’air, ou des locaux intérieurs avec forte condensation. Nous observons souvent des débuts de corrosion sur les sous-faces de balcons ou les plafonds de parkings ouverts, où l’humidité stagne.
XC4 (Alternance d’humidité et de séchage)
- Environnement et pathologies observées : C’est la classe la plus sévère pour la carbonatation et la source de la majorité des désordres que nous traitons. Les cycles pluie/soleil accélèrent la pénétration du CO2. Les façades, balcons, acrotères sont les premières victimes.
- Toutes surfaces en béton exposées aux intempéries : façades non revêtues, poteaux extérieurs, éléments d’ouvrages d’art.
Classe XD : La Corrosion Agressive par les Sels de Déverglaçage
Lors de nos diagnostics de parkings ou d’ouvrages d’art en période hivernale, nous sommes confrontés à une forme de corrosion particulièrement virulente : celle induite par les chlorures des sels de déverglaçage. C’est le domaine de la classe d’exposition XD.
Le Mécanisme de Dégradation : L’Attaque par Piqûres
À la différence de la carbonatation, les ions chlorures (Cl−) sont des ennemis bien plus redoutables. Ils pénètrent dans le béton et, même si le pH est encore élevé, ils parviennent à rompre localement le film de passivation de l’acier. Ce phénomène déclenche une corrosion électrochimique très localisée et rapide, appelée
corrosion par piqûres. Une petite zone devient une anode et se corrode très vite, tandis que le reste de l’armature reste passif. Le danger est que cette attaque peut réduire drastiquement la section d’une armature sans signes extérieurs évidents (éclatements) avant un stade très avancé, compromettant la sécurité de la structure.
- Le diagnostic de l’expert : La suspicion de corrosion par chlorures nous amène à réaliser des prélèvements de poudre de béton à différentes profondeurs. L’analyse en laboratoire nous permet de tracer le profil de concentration en chlorures et de vérifier si le seuil critique est atteint au niveau des armatures. En complément, des
- mesures de potentiel de corrosion en surface nous aident à cartographier les zones de forte activité corrosive, nous guidant pour des investigations plus ciblées.

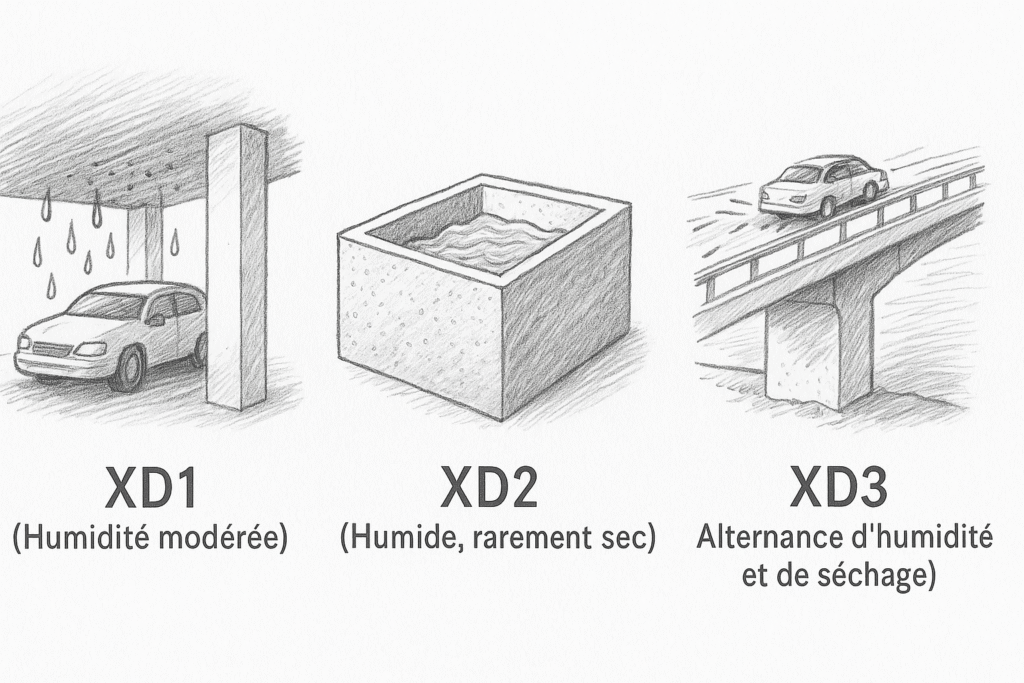

Les Sous-Classes : Une Question d’Exposition aux Sels
XD1 (Humidité modérée)
- Environnement et pathologies observées : Concerne les surfaces exposées aux aérosols salins, typiquement les plafonds et murs hauts des parkings. Les véhicules qui entrent en hiver gouttent, l’eau salée s’évapore et l’atmosphère se charge en chlorures qui se déposent partout. Nous y diagnostiquons souvent des corrosions généralisées mais de plus faible intensité que sur les dalles.
- Plafonds et poteaux de parkings souterrains ou à étages.
XD2 (Humide, rarement sec)
- Environnement et pathologies observées : S’applique aux éléments en contact permanent avec de l’eau chargée en chlorures. Les pathologies sont souvent liées à des défauts d’étanchéité ou de conception des bassins.
- Bassins de piscines traitées au chlore, bassins de rétention des eaux de ruissellement d’autoroutes, radiers en contact avec des effluents industriels chlorés.
XD3 (Alternance d’humidité et de séchage)
- Environnement et pathologies observées : C’est la classe la plus sévère, et une source majeure de pathologies graves. Elle concerne toutes les surfaces directement arrosées ou éclaboussées par de l’eau chargée en sels de déverglaçage. Les dalles de parking, les rampes et les piles de ponts proches des chaussées sont les plus touchées. Les dégradations y sont rapides et profondes.
- Dalles de roulement des parkings, rampes d’accès, tabliers de ponts, piles et culées à moins de 6 mètres d’une chaussée régulièrement salée.
Classe XS : Le Défi des Environnements Marins
Intervenir sur un ouvrage en front de mer, c’est faire face à un ennemi omniprésent et implacable : le sel marin. La classe d’exposition XS est dédiée à ces environnements où les chlorures de l’eau de mer et des embruns provoquent une corrosion par piqûres, similaire à celle de la classe XD, mais d’origine naturelle et continue. Les dégradations que nous y diagnostiquons sont souvent spectaculaires et leur réparation particulièrement complexe.

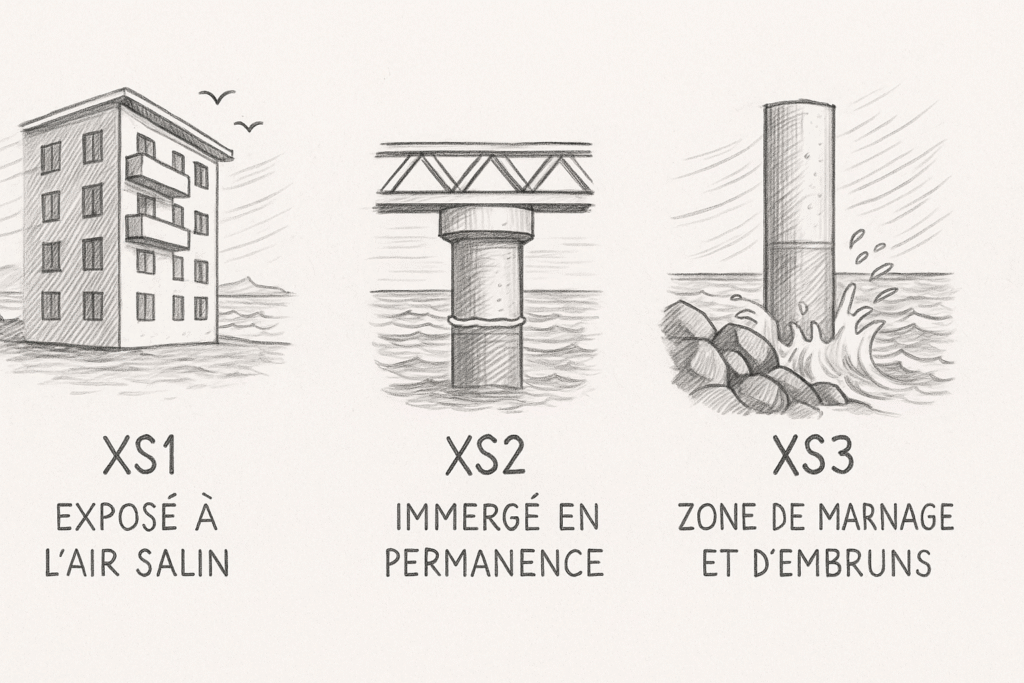

Les Sous-Classes : Une Zonation du Risque
L’agressivité de l’environnement marin n’est pas uniforme. La norme le divise en trois zones, en fonction de la disponibilité simultanée de l’eau salée, de l’oxygène et des cycles d’humidification.
XS1 (Exposé à l’air salin)
- Environnement et pathologies observées : Concerne les structures proches de la côte (jusqu’à 1-5 km) non touchées par les vagues, mais baignées par l’air chargé d’embruns. La corrosion y est plus lente que sur les ouvrages directement au contact de l’eau, mais bien réelle, affectant principalement les façades et balcons.
- Façades d’immeubles en front de mer, superstructures de ponts côtiers.
XS2 (Immergé en permanence)
- Environnement et pathologies observées : S’applique aux parties d’ouvrages toujours sous l’eau. Paradoxalement, bien que la concentration en sel soit maximale, le manque d’oxygène dissous dans l’eau ralentit considérablement la vitesse de corrosion. Les pathologies y sont plus rares, sauf en cas de défauts majeurs.
- Fondations de piles de ponts en mer, parties immergées des quais et digues.
XS3 (Zone de marnage et d’embruns)
- Environnement et pathologies observées : C’est l’enfer pour le béton armé, et la source des dégradations les plus sévères que nous rencontrons. Cette zone combine une forte teneur en sel, un accès illimité à l’oxygène et des cycles permanents d’humidification/séchage par les marées et les vagues. La corrosion y est extrêmement rapide.
- Piles de ponts dans la zone de balancement des marées (marnage), jetées, digues, murs de quai.
Classe XF : L’Attaque Physique par le Gel et le Dégel
Dans les régions montagneuses ou continentales, une autre forme de dégradation, purement physique, met les bétons à rude épreuve : l’attaque par les cycles de gel/dégel, décrite par la classe XF. Cette agression est décuplée par la présence de sels de déverglaçage.
Le Mécanisme de Dégradation : Quand l’Eau Devient Destructrice
- Le Gel Interne : Lorsque l’eau contenue dans les pores du béton gèle, son volume augmente d’environ 9%. Cette expansion génère des pressions internes colossales qui microfissurent le béton de l’intérieur, entraînant une perte de cohésion et un « feuilletage » du matériau.
- L’Écaillage de Surface : En présence de sels de déverglaçage, un phénomène encore plus destructeur se produit. Le sel à la surface attire l’eau des pores, créant une couche superficielle sursaturée qui gèle plus intensément. Il en résulte le détachement de fines plaques de béton, un phénomène appelé écaillage, qui met les granulats à nu et réduit l’enrobage des aciers.
- Le diagnostic de l’expert : Les symptômes sont souvent évidents : surfaces écaillées, granulats apparents, microfissurations généralisées (faïençage). Notre diagnostic consiste à évaluer l’étendue et la profondeur des dégradations, souvent par sondages et carottages, pour vérifier si la structure interne du béton est affectée et si la protection des armatures est compromise.

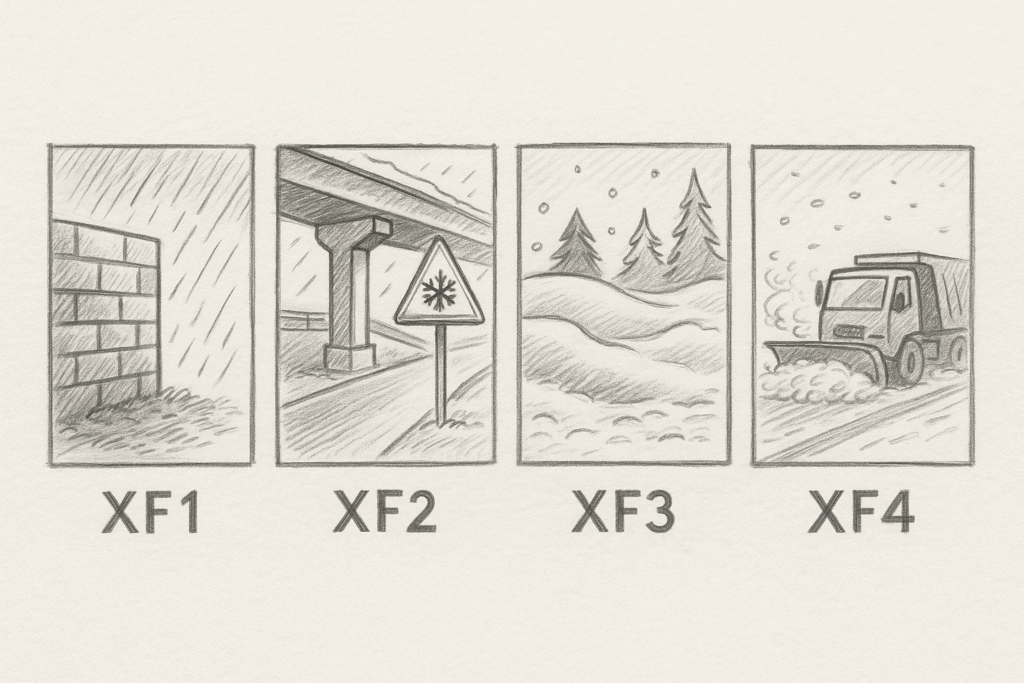

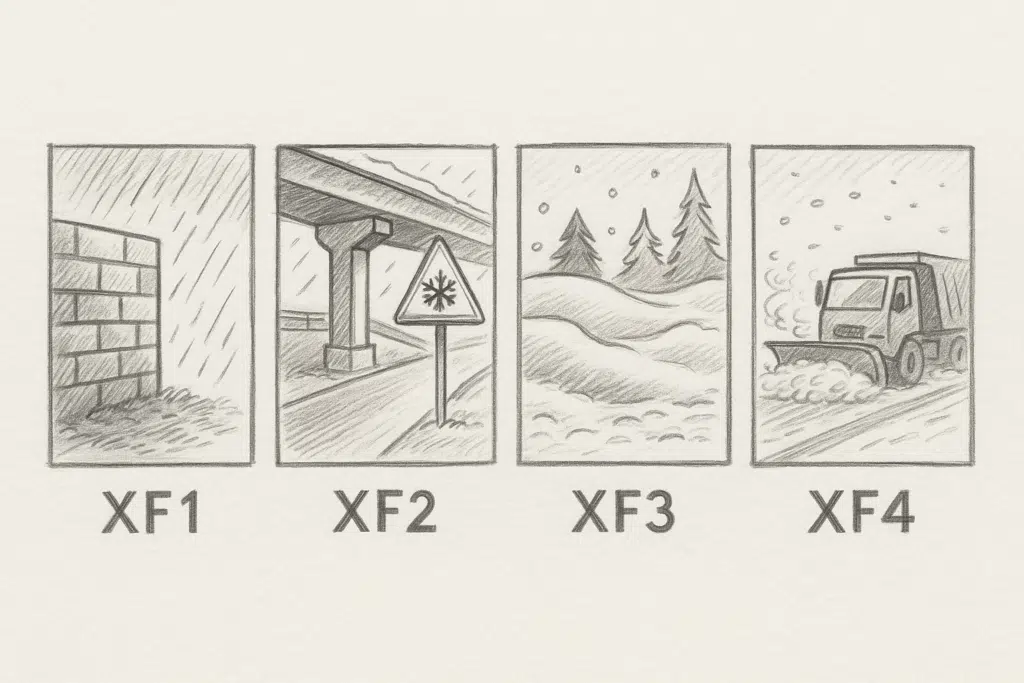

Les Sous-Classes : Le Croisement du Climat et du Salage
En France, le choix de la classe XF est dicté par le croisement de la carte des zones de gel (faible/modéré ou sévère) et de la fréquence de salage des routes.
XF1 (Saturation modérée, sans sel)
- Environnement et pathologies observées : Surfaces verticales exposées à la pluie et au gel, mais loin des routes salées. Le risque est modéré, les dégradations sont lentes et principalement superficielles.
- Façades de bâtiments en zone de gel modéré, murs de soutènement en milieu rural.
XF2 (Saturation modérée, avec sel)
- Environnement et pathologies observées : Surfaces verticales proches de routes salées, exposées aux brouillards salins. Nous observons typiquement un début d’écaillage sur les piles de ponts ou les murets de sécurité en bord de route.
- Piles de ponts surplombant une autoroute, bordures de trottoir en zone de gel modéré.
XF3 (Forte saturation, sans sel)
- Environnement et pathologies observées : Surfaces horizontales où l’eau stagne, en zone de gel sévère mais sans sel. Le gel interne peut provoquer des dégradations importantes si le béton n’est pas formulé avec un entraîneur d’air.
- Dallages piétons en station de montagne, seuils de barrages en altitude.
XF4 (Forte saturation, avec sel)
- Environnement et pathologies observées : C’est la combinaison la plus destructrice. L’eau stagnante, le gel sévère et le salage intensif provoquent un écaillage rapide et profond des surfaces. C’est une pathologie que nous diagnostiquons fréquemment sur les ouvrages d’art autoroutiers en montagne.
- Tabliers de ponts et viaducs en zone de montagne, dalles de péage, chaussées en béton soumises à un salage très fréquent.
Classe XA : Quand la Chimie Attaque le Béton
La classe XA regroupe les agressions d’origine chimique, souvent rencontrées dans les milieux agricoles, industriels ou dans des sols et nappes phréatiques spécifiques. Ces attaques s’en prennent directement à la matrice cimentaire du béton.
Les Mécanismes de Dégradation
- Attaque sulfatique : Des sulfates présents dans le sol ou l’eau réagissent avec le ciment pour former des cristaux expansifs (ettringite secondaire) qui créent des pressions internes, fissurant et désagrégeant le béton.
- Attaque acide : Le béton étant basique, les acides (issus de l’ensilage, des effluents d’élevage, ou de processus industriels) le « dissolvent ». La pâte de ciment perd son liant, le béton devient friable et perd toute cohésion. C’est une pathologie fréquente et très destructrice dans le secteur agricole.
- Le diagnostic de l’expert : Le diagnostic est sans équivoque : le béton est « mangé », ramolli, les granulats sont apparents. Il est impératif de réaliser une analyse chimique du sol ou de l’effluent en contact avec la structure pour identifier l’agent agresseur et sa concentration. C’est cette analyse qui détermine la sous-classe XA et donc la stratégie de réparation et de protection à adopter.

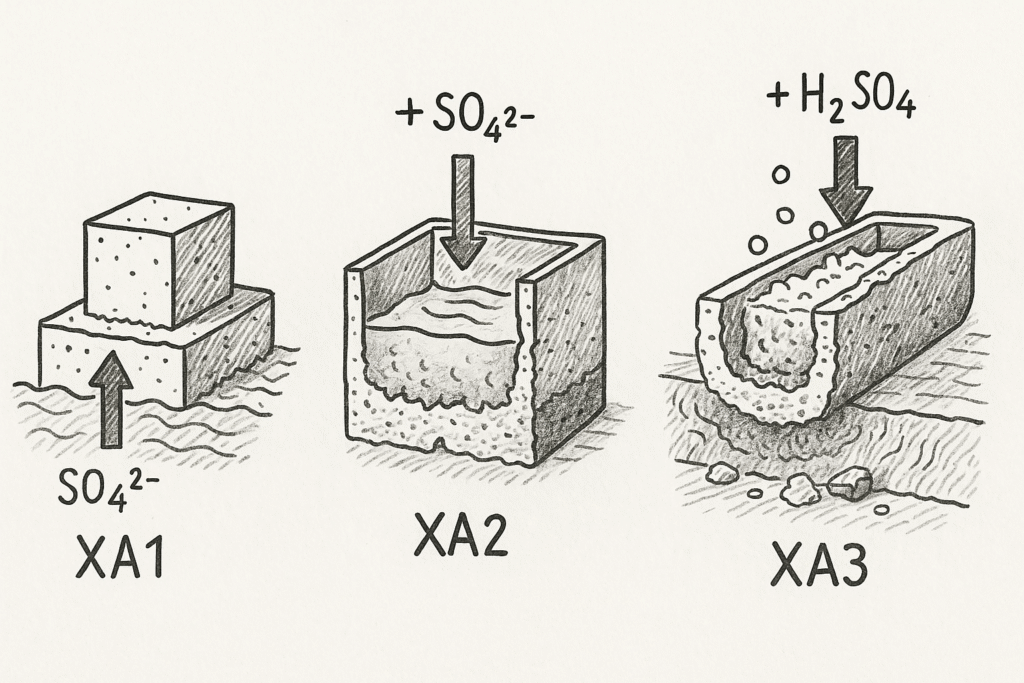

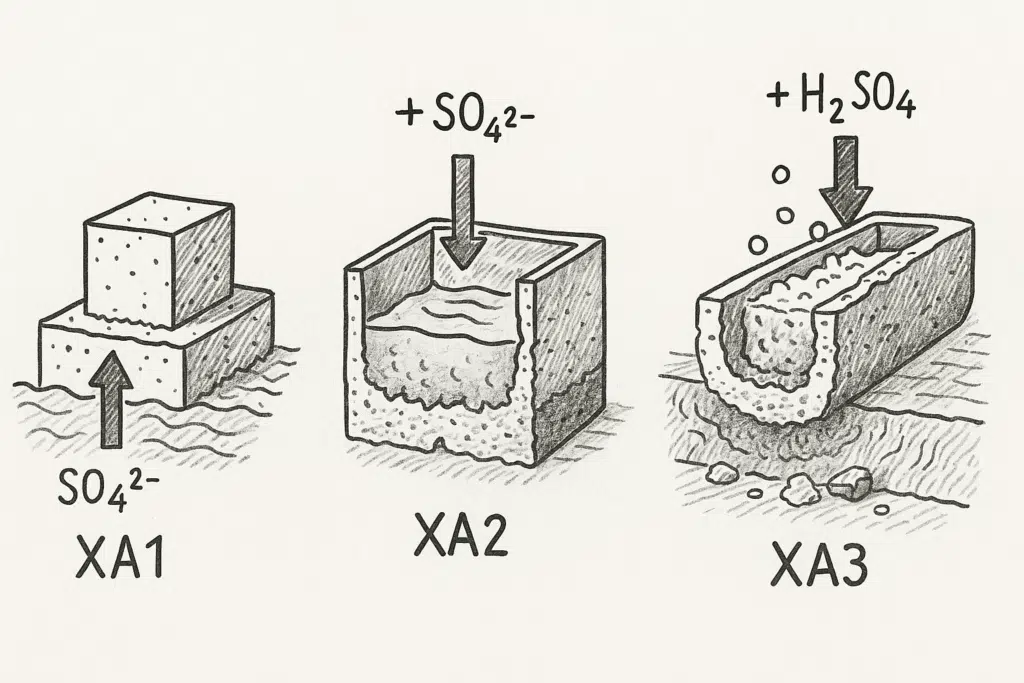

Les Sous-Classes : Une Question de Concentration
XA1 (Faible agressivité chimique)
- Environnement et pathologies observées : Milieux modérément agressifs. Les dégradations sont lentes et superficielles.
- Fondations dans la plupart des sols non pollués, sols de stabulations d’élevage régulièrement nettoyées.
XA2 (Agressivité chimique modérée)
- Environnement et pathologies observées : L’agression est significative. Nous observons une érosion marquée du béton sur plusieurs centimètres.
- Parois de fosses à lisier, fondations en sols sulfatés, certains ouvrages de stations d’épuration.
XA3 (Forte agressivité chimique)
- Environnement et pathologies observées : Les concentrations chimiques sont très élevées. La dégradation du béton est rapide et profonde, pouvant compromettre la structure. C’est le cas des couloirs d’ensilage où le pH très bas attaque violemment le béton.
- Radiers de couloirs d’ensilage, fondations en sols industriels contaminés, réseaux d’assainissement soumis à la corrosion biogénique (acide sulfurique).
