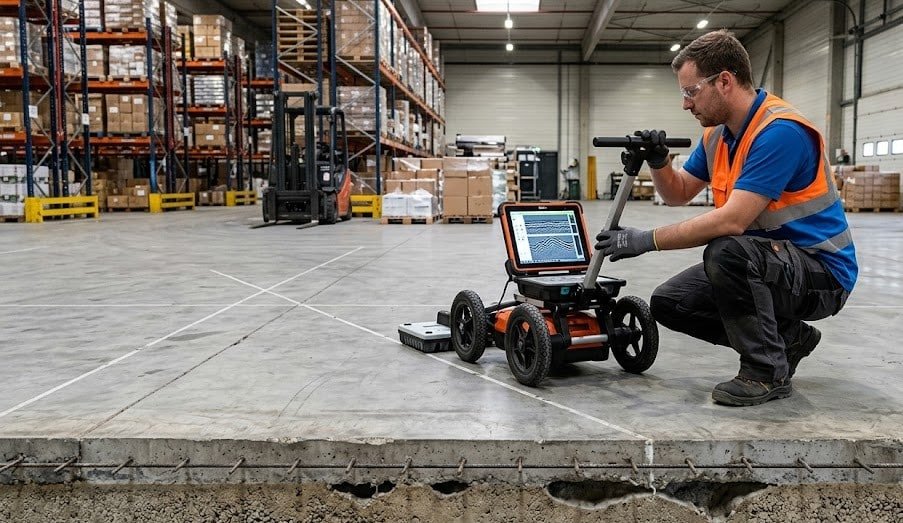

je suis régulièrement interpellé par des directeurs d’usines, des responsables logistiques ou des experts d’assurance confrontés à un désordre aussi invisible que destructeur : l’affaissement de leurs dallages industriels. Sous le ballet incessant des chariots élévateurs (Fenwick), des véhicules à guidage automatique (AGV) ou sous le poids titanesque des racks de stockage grande hauteur, un dallage en béton semble immuable. Pourtant, sa capacité à supporter ces charges ne dépend pas uniquement de l’épaisseur de son béton ou de la densité de son treillis soudé. Elle dépend de manière critique de son interface avec le sol qui le supporte.
Lorsqu’un vide se forme sous une dalle, celle-ci perd son appui élastique. Elle ne travaille plus en compression sur le sol, mais en flexion au-dessus du vide, à l’image d’un pont. N’étant absolument pas ferraillée pour résister à ces contraintes de flexion en travée, la dalle finit inexorablement par se fissurer, se fracturer en « touche de piano », et s’affaisser, paralysant instantanément l’outil de production.
Pendant des décennies, la seule méthode pour confirmer la présence de ces cavités souterraines consistait à carotter le dallage à l’aveugle, transformant l’usine en un gruyère. Aujourd’hui, l’évolution spectaculaire de la géophysique appliquée au génie civil nous offre une arme redoutable : le Géoradar de structure (GPR – Ground Penetrating Radar).
Cependant, détecter « du vide », c’est-à-dire l’absence de matière, requiert une maîtrise scientifique absolue de la physique des ondes électromagnétiques. Une simple lecture d’écran ne suffit pas. Dans ce rapport d’expertise, je vous détaille pas à pas notre méthodologie de détection, depuis la théorie de l’inversion de phase jusqu’à la cartographie 3D, pour sécuriser vos plateformes logistiques.
1. Le péril invisible : Pourquoi des vides se forment-ils sous les dallages?
Avant d’ausculter le mal, il faut en comprendre l’étiologie. Les vides sous-dallage ne se forment pas par hasard. Ils sont généralement le fruit d’une dynamique géotechnique ou hydraulique lente, souvent révélée lors d’un diagnostic après sinistre (inondation, affouillement).
1.1. Les causes hydrauliques et l’affouillement (Washout)
C’est la cause la plus fréquente dans l’industrie. La rupture souterraine d’une canalisation d’eau sous pression, d’un collecteur d’eaux pluviales ou d’un réseau de sprinklers entraîne une fuite continue. Cette eau sous pression va créer des chemins préférentiels dans la couche de forme (le remblai sous la dalle), emportant avec elle les particules fines de sable et de gravier. Ce phénomène de lavage, appelé « affouillement », creuse des cavernes de plus en plus vastes jusqu’à ce que la dalle se retrouve totalement en porte-à-faux.
1.2. Le phénomène de pompage (Pumping effect)
Très courant au droit des joints de dilatation ou de fractionnement fortement circulés par des engins lourds. Au passage d’une roue, la dalle fléchit très légèrement. Si de l’eau s’est infiltrée sous le joint, la flexion brutale met cette eau sous pression, qui gicle à travers le joint en emportant des particules fines du sol de fondation. Cycle après cycle, un vide se crée sous les lèvres du joint, provoquant un pianotage destructeur des dalles.
1.3. Tassements de remblais et Retrait-Gonflement des Argiles (RGA)
Un mauvais compactage initial de la couche de forme lors de la construction entraîne un tassement différé du sol, qui se désolidarise de l’intrados de la dalle de béton, suspendue par son encastrement sur les longrines périphériques. Par ailleurs, des fondations assises sur des sols argileux soumis à de fortes sécheresses vont voir le sol se rétracter (RGA), créant des décollements interstitiels sévères sur de vastes surfaces.
Quel que soit le mécanisme déclencheur, la conséquence structurelle est identique : la perte brutale de la capacité portante du dallage industriel. L’enjeu est donc de localiser ces vides de manière précoce pour injecter des résines de confortement avant la rupture structurelle de la dalle.
2. La Physique du Géoradar (GPR) : L’art de « voir » l’absence de matière
Comment un appareil posé sur le béton peut-il détecter quelque chose qui n’existe pas (un vide d’air)? La réponse réside dans la science de la propagation des ondes électromagnétiques. Contrairement au Ferroscan qui détecte uniquement le métal par induction magnétique, le Géoradar réagit aux changements de matière.
2.1. La permittivité diélectrique et la réflexion des ondes
Le Géoradar émet une impulsion d’onde électromagnétique à haute fréquence (typiquement entre 1000 MHz et 2700 MHz pour les dallages) dans le sol. Cette onde voyage à une vitesse déterminée par la constante diélectrique relative (εr) du matériau traversé.
| Matériau | Permittivité relative (εr) |
|---|---|
| Béton sec | εr ≈ 6 à 9 |
| Air (vide) | εr = 1 |
| Eau | εr ≈ 81 |
| Métal | Réflexion totale des ondes électromagnétiques |
Lorsqu’une onde radar descendant à travers le béton rencontre une interface avec un autre matériau (par exemple le sol de remblai, dont εr
est proche de celui du béton), une petite partie de l’énergie est réfléchie. Mais si l’onde frappe un vide d’air, le contraste diélectrique entre le béton (6) et l’air (1) est extrêmement brutal. Ce contraste génère un écho radar (une réflexion) d’une très forte amplitude, qui remonte vers la surface et s’affiche sur notre radargramme.
2.2. Le secret de l’Expert : La polarité et l’inversion de phase
C’est ici que l’ingénieur géophysicien se distingue du simple opérateur. Détecter une forte réflexion sous une dalle ne suffit pas : est-ce un vide d’air, une poche d’eau, ou une plaque de métal oubliée dans le remblai?
Le secret réside dans l’analyse de la polarité du signal (phase inversion) de la trace A-scan.
L’amplitude et la polarité de l’onde réfléchie sont régies par le coefficient de réflexion (R).
Si l’onde passe d’un milieu à forte permittivité (Béton εr ≈6) vers un milieu à faible permittivité (Air εr =1), le signal de retour subit ce que l’on appelle une inversion de phase.
Concrètement, sur l’écran de l’oscilloscope (le B-scan radargramme), l’ondelette standard qui s’affiche sous la forme d’une bande de couleur (Noir-Blanc-Noir) va s’afficher en polarité inversée (Blanc-Noir-Blanc).
- Si nous observons une inversion de phase nette à l’interface sous la dalle, couplée à une très forte amplitude, nous avons la signature formelle et scientifique d’un vide rempli d’air.
- Si l’onde passe du béton (6) vers une poche d’eau (81), la permittivité augmente. Il n’y a pas d’inversion de phase, mais l’amplitude est colossale. Nous savons alors que nous avons affaire à un vide noyé ou à une fuite active gravissime.
Cette capacité d’analyse fine du signal est la garantie Ferdetec. Nous ne nous contentons pas de repérer des « taches » sur un écran, nous décodons la signature physique de la matière.
3. La Méthodologie Ferdetec pas à pas : De l’acquisition à la modélisation 3D
Pour qu’un audit de dallage industriel (souvent vaste de plusieurs milliers de mètres carrés) soit exhaustif, reproductible et incontestable, nous avons mis en place un protocole d’intervention strict, utilisant les équipements les plus avancés du marché, comme les radars à onde continue à fréquence étagée (SFCW) de(https://www.screeningeagle.com/fr/products/proceq-gp8000) ou les systèmes(https://www.geophysical.com/).
Étape 1 : Préparation du site et étalonnage diélectrique
L’auscultation GPR exige des conditions de surface optimales. Nous demandons systématiquement à l’exploitant de préparer la zone.
- Propreté et assèchement : La présence de flaques d’eau en surface crée un « court-circuit » diélectrique qui aveugle le radar. La poussière fait patiner l’odomètre (la roue codeuse mesurant la distance). La préparation rigoureuse du chantier est une étape que nous détaillons dans ce guide spécifique.
- La Vérité Terrain (Ground Truthing) : Avant de scanner 10 000 m², nous devons calibrer l’appareil sur la vitesse réelle de propagation des ondes dans votre béton. Pour cela, nous localisons une armature claire pour faire un calcul de migration d’hyperbole, ou mieux, nous demandons un micro-carottage de contrôle pour mesurer l’épaisseur réelle de la dalle. Ce calibrage convertit le temps de vol des ondes (en nanosecondes) en profondeur absolue (en centimètres).
Étape 2 : L’acquisition des données (Le Maillage 2D/3D)
Sur de grandes surfaces logistiques, un simple passage en ligne droite (B-Scan) est insuffisant. Un vide s’étend en trois dimensions.
Nous mettons en place un carroyage de la zone (par exemple, des passages espacés de 50 cm en X et en Y). Le radar enregistre en continu des milliers de profils d’ondes.
L’utilisation de la technologie SFCW (Stepped-Frequency Continuous-Wave) est ici un atout majeur. Au lieu de tirer avec une seule antenne (par exemple 1.5 GHz), notre matériel balaie simultanément tout un spectre de fréquences (de 0.2 GHz à 4 GHz). Cela nous permet d’avoir, en un seul passage, la très haute résolution pour voir le treillis soudé supérieur, et la très forte pénétration pour voir jusqu’à 80 cm sous la dalle.
Étape 3 : Le traitement du signal (Post-Processing)
Le radargramme brut sorti de la machine est souvent inexploitable par un néophyte. Le bruit de fond, l’effet de rebond de l’onde entre le sol et le plafond (multiples) ou l’effet d’écran du treillis soudé masquent le vide. De retour au bureau d’études, nos ingénieurs appliquent des filtres mathématiques avancés :
- Background Removal (Soustraction du bruit de fond) : Pour éliminer les « lignes horizontales » parasites causées par le couplage antenne/air.
- Filtrage Band-Pass : Pour isoler les fréquences utiles.
- Migration : Un algorithme qui reconcentre l’énergie des ondes dispersées pour afficher l’interface de la dalle et du vide dans sa taille et sa forme réelles.
Étape 4 : La cartographie d’amplitude (C-Scan) et la restitution décisionnelle
C’est le livrable ultime. Nous fusionnons toutes nos lignes de scans pour créer des tranches de profondeurs (Time-Slices).
En ciblant spécifiquement la tranche de profondeur correspondant à l’interface « Sous-face de la dalle / Sol », nous générons une carte d’amplitude en vue de dessus (C-Scan).
Sur cette carte topographique, les zones saines (bon contact béton/terre) apparaissent dans des tons neutres. Les zones où l’onde a subi une inversion de phase et une très forte réflexion (le vide) s’affichent sous forme de « taches de chaleur » rouge ou jaune vif.
Le directeur de site obtient ainsi un véritable plan d’action : il connaît au centimètre près la localisation, la superficie et l’étendue du vide sous-jacent.
4. Les limites technologiques et la synergie des contrôles destructifs
Notre devoir de conseil en tant que bureau d’études expert nous impose d’être transparents sur les limites physiques de la technologie radar.
4.1. Le cauchemar de la cage de Faraday
Les dallages industriels soumis à de lourdes charges sont souvent très fortement ferraillés, avec un double, voire un triple nappage de treillis soudé très serré.
Lorsque l’espacement entre les barres d’acier devient inférieur à la longueur d’onde du signal radar, le treillis se comporte comme une cage de Faraday électromagnétique parfaite. L’onde radar ne parvient pas à « passer à travers » les mailles de l’acier et rebondit totalement vers la surface. Le radar devient « aveugle » à tout ce qui se passe sous le ferraillage. Il est physiquement impossible de détecter un vide dans cette configuration précise.
4.2. Le couplage avec le carottage endoscopique
Pour contourner cette limite, et pour valider notre modèle de manière irréfutable (ce qu’exigent souvent les experts judiciaires et les assurances), la méthodologie Ferdetec ne s’arrête pas au virtuel.
Une fois que notre géoradar a cartographié l’épicentre d’un vide présumé, nous procédons à un micro-carottage de vérification diamétralement très faible (ex: 20 mm). Cette intervention est sécurisée en amont par un passage au Ferroscan pour nous assurer de percer entre les mailles du treillis sans sectionner le moindre acier structurel.
Nous glissons ensuite une caméra endoscopique dans le trou. Cette validation physique absolue permet de confirmer :
- La présence effective du vide.
- L’épaisseur de ce vide (5 millimètres ou 30 centimètres?).
- La présence éventuelle d’eau stagnante ou de boues d’affouillement.
Ce couplage « GPR + Validation endoscopique ciblée » est la signature de notre approche : 99% de couverture non destructive, 1% de vérification physique certifiée.
5. Du diagnostic à la réparation : L’Assurance Qualité (QA/QC) des injections de résine
Le rapport de diagnostic GPR que nous livrons n’est pas une fin en soi. Il est le point de départ des travaux de confortement.
Aujourd’hui, la méthode la plus rapide et la moins perturbante pour l’exploitation industrielle consiste à réparer ces désordres par l’injection de résines polymères expansives (polyuréthane à haute densité). Des entreprises spécialisées percent des trous à travers la dalle et injectent cette résine liquide qui va gonfler, combler les vides, compacter le sol et venir remettre la dalle de béton en appui.
Cependant, comment s’assurer que l’entreprise de travaux a bien rempli l’intégralité du vide invisible et que la dalle est de nouveau sécurisée pour le passage des AGV ou l’installation de nouveaux racks?
C’est la dernière étape de notre mission. Chez Ferdetec, nous réalisons régulièrement des campagnes GPR de contrôle qualité post-injection (QA/QC).
Nous repassons le radar géologique exactement sur la même grille qu’avant les travaux.
La résine de polyuréthane durcie possède une constante diélectrique (εr ≈3) très différente de l’air.
Sur le radargramme post-travaux, la signature d’inversion de phase brutale et de très forte amplitude (qui caractérisait le vide) a totalement disparu. Le signal montre une continuité de matière. En comparant les cartes 3D « Avant » et « Après », nous apportons au maître d’ouvrage la preuve scientifique et certifiée que la réparation a été correctement exécutée et que la capacité portante du dallage industriel est restaurée.
Ne laissez pas le vide dicter l’avenir de votre usine
L’affaissement d’un dallage industriel sous charge n’est pas une fatalité. C’est l’aboutissement final et mécanique d’une pathologie invisible qui s’est développée silencieusement dans le remblai.
Attendre que la dalle se fissure ou qu’un rack de stockage s’incline dangereusement pour agir est un pari financier risqué, impliquant souvent des arrêts de ligne de production, de lourds travaux de démolition, et l’engagement de la sécurité des opérateurs.
Grâce à l’utilisation experte du Géoradar haute fréquence, le bureau d’études Ferdetec transforme cette « boîte noire » souterraine en une cartographie 3D lisible, précise et exploitable. En combinant la physique des ondes électromagnétiques à la science du diagnostic structurel, nous localisons les vides d’affouillement avec une précision centimétrique sans arrêter votre activité.
Vous soupçonnez un affaissement de votre plateforme logistique? Vous observez un rejet de fines aux joints de vos dallages industriels? Ou vous souhaitez réceptionner les travaux d’injection de résine de votre sous-traitant?
Ne laissez aucune place au doute structurel.
