Guide des Technologies de CND pour le Béton : Ferroscan, Géoradar et Ultrasons

Dans le domaine du diagnostic structurel, où la précision est synonyme de sécurité, le choix de la bonne technologie de Contrôle Non Destructif (CND) est une décision stratégique. Une erreur d’évaluation peut avoir des conséquences financières et sécuritaires importantes. Sectionner une armature majeure lors d’un carottage peut non seulement affaiblir la structure, mais aussi engendrer des coûts de réparation significatifs, bien supérieurs au coût d’un diagnostic initial.

Face à la multitude d’outils disponibles, comment savoir lequel est le plus adapté? Ferroscan, Géoradar (GPR), Ultrasons : ces technologies ne sont pas interchangeables. Chacune répond à des besoins spécifiques. Ce guide a pour vocation de démystifier leurs fonctionnements, de comparer objectivement leurs capacités et de vous fournir les clés pour choisir la solution la plus pertinente pour votre projet.

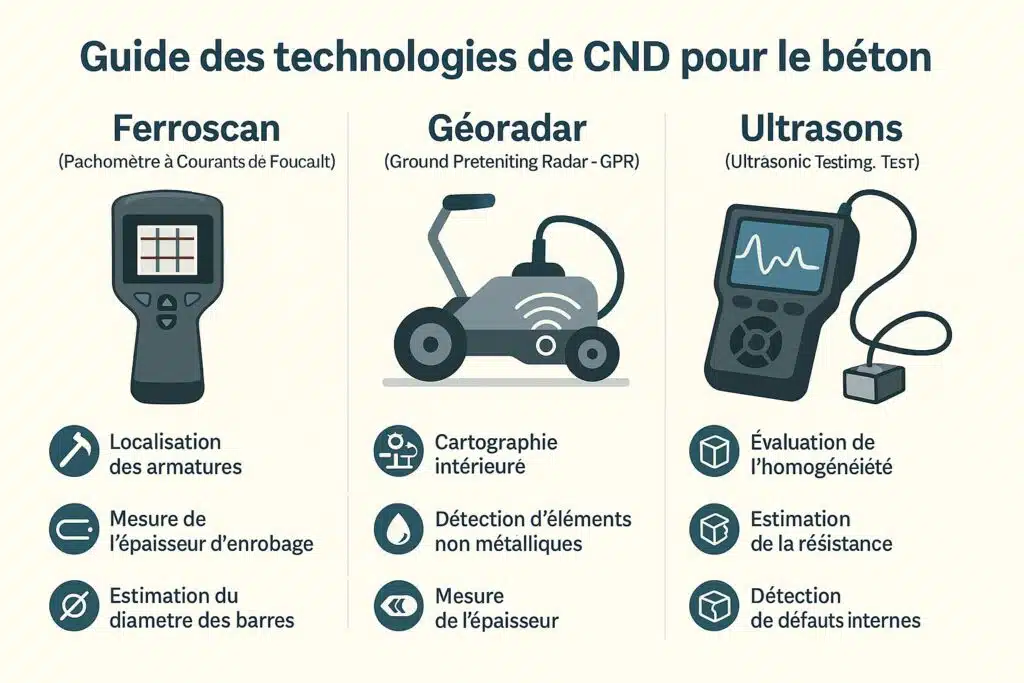

1. Comprendre les Technologies d’Auscultation

Le Ferroscan (Pachomètre à Courants de Foucault)

Le Ferroscan est l’outil de prédilection pour l’analyse fine des armatures métalliques.

  • Principe de fonctionnement : L’appareil génère un champ électromagnétique par induction de courants de Foucault. Ce champ est perturbé par la présence d’objets métalliques ferreux. L’analyse de cette perturbation par le capteur permet de localiser l’objet avec une très grande précision et de mesurer la profondeur d’enrobage.
  • Applications principales :
    • Localisation millimétrique des armatures avant un perçage, un carottage ou un sciage, afin d’éviter tout dommage.
    • Mesure précise de l’épaisseur d’enrobage du béton pour vérifier la conformité aux normes, comme celles de l’Eurocode 2.
    • Estimation fiable du diamètre des barres d’armature, sous réserve de conditions optimales (espacement suffisant entre les barres).
    • Contrôle qualité et vérification des plans de ferraillage sur chantier.
  • Limites : Sa spécialisation est aussi sa principale limite. Il ne détecte que les objets métalliques et est donc « aveugle » aux gaines PVC, aux vides, aux décollements ou à l’humidité. Sa profondeur de détection est limitée, généralement autour de 18 à 20 cm pour les appareils les plus performants comme le Hilti PS 300.

Le Géoradar (Ground Penetrating Radar – GPR)

Le géoradar est l’outil d’investigation par excellence, offrant une vision d’ensemble de l’intérieur d’une structure.

  • Principe de fonctionnement : Le GPR émet des impulsions d’ondes électromagnétiques à haute fréquence (par exemple, 2.7 GHz pour le(https://www.geophysical.com/products/structurescan-mini-xt)) dans le béton. Ces ondes sont réfléchies par chaque changement de milieu ou objet rencontré. L’analyse du temps de parcours et de l’amplitude de ces échos permet de créer une image 2D ou 3D de l’intérieur de la structure.
  • Applications principales :
    • Cartographie complète de dalles et voiles, incluant les différentes nappes d’armatures, les gaines de précontrainte et les réseaux divers.
    • Détection d’éléments non-métalliques, ce qui est sa grande force : vides, cavités, canalisations en PVC, zones d’humidité, décollements de revêtements.
    • Mesure de l’épaisseur d’une dalle ou d’un radier, même lorsque l’accès n’est possible que d’un seul côté.
  • Limites : Bien qu’il détecte les armatures, le GPR est moins précis que le Ferroscan pour l’estimation de leur diamètre. Sa performance est fortement affectée par les milieux très conducteurs (sols argileux, béton très humide) qui atténuent les ondes et limitent la profondeur de pénétration. De plus, un ferraillage très dense peut créer un « effet d’écran », masquant les objets situés en dessous. Enfin, l’interprétation des radargrammes (les images produites) requiert une expertise avérée.

Les Ultrasons

Cette méthode se concentre sur l’évaluation de la qualité intrinsèque du béton.

  • Principe de fonctionnement : La technique consiste à mesurer la vitesse de propagation d’une onde ultrasonore entre un émetteur et un récepteur. Les variations de cette vitesse renseignent sur l’homogénéité et l’intégrité du matériau.
  • Applications principales :
    • Évaluation de l’homogénéité du béton et détection des zones de ségrégation (nids de gravier).
    • Estimation non-destructive de la résistance à la compression du béton.
    • Détection de défauts internes profonds comme des fissures ou des vides.
  • Limites : L’interprétation des résultats est complexe et doit souvent être corrélée avec d’autres essais. Pour des mesures fiables, un accès aux deux faces de l’élément à tester est généralement préférable.

Le coût d’une erreur de forage

Percer une armature n’est pas anodin. Au-delà du risque structurel, les coûts directs peuvent être importants. La simple location d’une carotteuse professionnelle peut coûter entre 100€ et 200€ par jour, et l’achat d’une couronne diamantée de diamètre moyen entre 150€ et 300€. Un forage qui endommage une armature peut nécessiter des travaux de reprise complexes, voire une réévaluation complète de la structure, entraînant des retards et des coûts bien supérieurs à ceux d’un diagnostic CND préventif. L’investissement dans un repérage précis est donc toujours rentable.

2. Tableau Comparatif .

3. La Synergie des Technologies : Quand 1 + 1 = 3

Les professionnels les plus avertis savent qu’un diagnostic de haute fiabilité repose rarement sur un seul outil. La véritable expertise réside dans la capacité à combiner les technologies pour que leurs forces se complètent et que leurs faiblesses s’annulent.

Exemple concret : Notre intervention sur le chantier Eiffage

Sur un projet de réhabilitation complexe pour Eiffage, la mission était de valider la possibilité de réaliser des percements majeurs dans une structure existante.

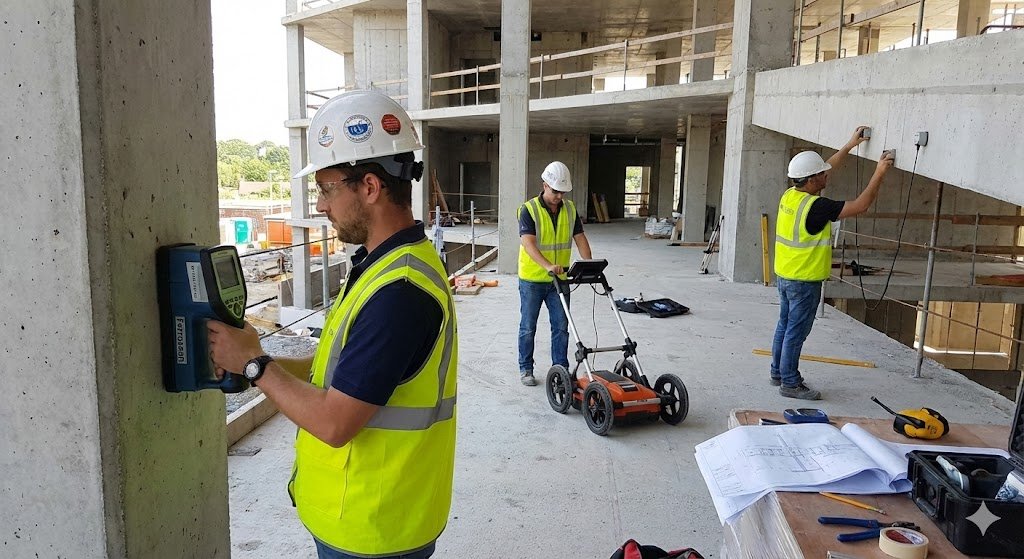

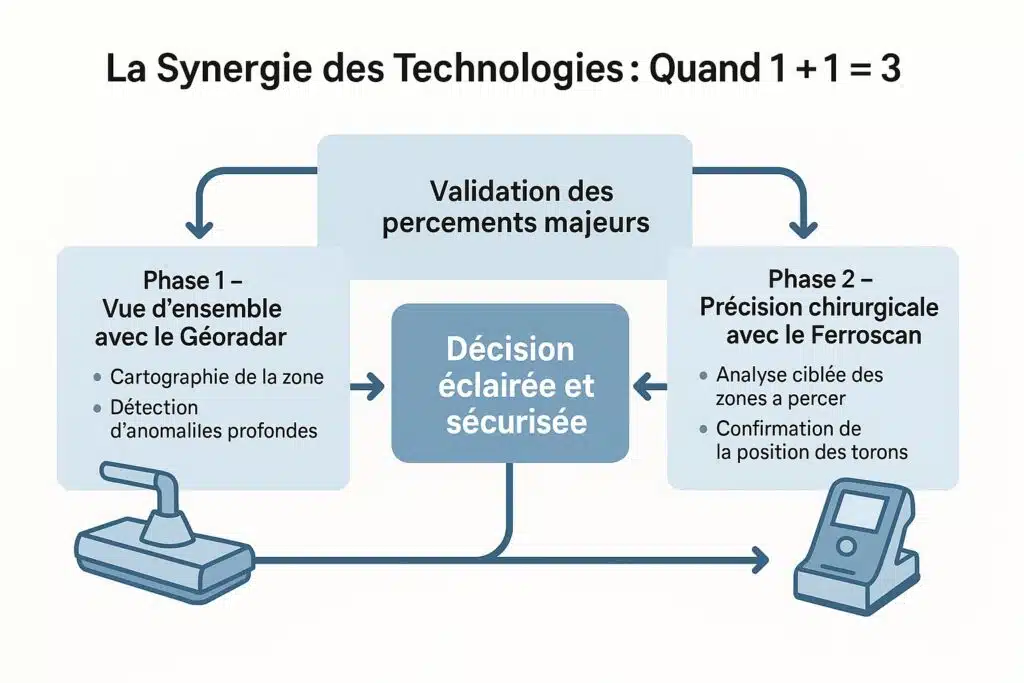

  1. Phase 1 – Vue d’ensemble avec le Géoradar : Une première passe au Géoradar a permis de cartographier l’ensemble de la zone. Cette étape a révélé la trame générale du ferraillage, mais surtout des anomalies plus profondes, impossibles à détecter autrement, suspectées d’être des gaines de précontrainte ou des vides.
  2. Phase 2 – Précision chirurgicale avec le Ferroscan : Sur la base des données GPR, le Ferroscan a été utilisé de manière ciblée sur les zones de percement envisagées. Il a permis de confirmer avec une précision millimétrique la position et l’enrobage des torons précontraints, garantissant que le forage ne toucherait aucune armature critique.

Cette approche combinée, détaillée dans notre étude de cas complète, a permis de prendre une décision éclairée et sécurisée, ce qu’un seul outil n’aurait pas permis avec le même niveau de confiance.

4. Au-delà de l’Outil : L’Importance du Logiciel et de l’Expertise

Posséder l’équipement ne suffit pas. La valeur ajoutée réside dans l’analyse des données et l’expertise humaine.

  • La puissance du post-traitement : Les données brutes collectées sur site sont ensuite traitées par des logiciels spécialisés comme PROFIS Detection de Hilti ou GPR proceq. Ces plateformes permettent de superposer les données de différents capteurs, de créer des modèles 2D et 3D précis et d’exporter les données vers des logiciels de CAO/BIM pour une intégration parfaite dans les plans d’exécution.
  • L’œil de l’expert : L’interprétation des données CND est un métier qui requiert une certification (délivrée en France par la(https://www.cofrend.com/)) et une solide expérience. Un technicien qualifié saura distinguer un écho radar pertinent d’un bruit de fond, interpréter les anomalies et, in fine, transformer une masse de données en un diagnostic fiable et des recommandations actionnables.

5. Guide de Choix : Quelle Technologie pour Votre Projet ?

Pour vous aider à y voir plus clair, voici un guide pratique basé sur des scénarios courants :

Scénario 1 : « Je dois percer un trou pour une cheville ou un scellement. »

  • Votre besoin : Éviter de toucher une armature à un endroit précis. La précision est la priorité absolue.
  • La solution : Le Ferroscan. C’est l’outil le plus précis pour localiser les fers à béton proches de la surface et mesurer leur enrobage.

Scénario 2 : « Je dois créer une grande ouverture (trémie d’escalier, passage de gaines). »

  • Votre besoin : Comprendre l’organisation complète du ferraillage sur une large zone pour planifier les coupes.
  • La solution : Une approche combinée. Le Géoradar pour une cartographie globale de la nappe d’acier et la détection d’éventuels réseaux noyés, complété par le Ferroscan pour une analyse fine des diamètres et des enrobages aux endroits précis des futures découpes.

Scénario 3 : « Je suspecte un vide sous une dalle, une fissure interne ou un décollement. »

  • Votre besoin : Détecter des anomalies non-métalliques ou des défauts dans la masse du béton.
  • La solution : Le Géoradar (GPR). C’est la seule technologie capable de détecter les variations de densité qui signalent la présence de vides, de cavités ou de délaminations. Les Ultrasons peuvent compléter le diagnostic pour évaluer l’étendue de la zone de béton de moindre qualité.

Scénario 4 : « Je dois évaluer la résistance et la qualité générale d’une structure en béton ancienne. »

  • Votre besoin : Obtenir des données sur la qualité intrinsèque du matériau, son homogénéité et sa résistance.
  • La solution : Les Ultrasons et le Scléromètre. Ces outils sont spécifiquement conçus pour évaluer les propriétés mécaniques du béton, une information cruciale avant tout calcul de renforcement.

L’Expertise au-delà de l’Outil

Le choix d’une technologie de CND ne doit jamais être fait au hasard. Comme nous l’avons vu, chaque outil a ses forces et ses faiblesses. Le Ferroscan excelle dans la précision sur le métal, le Géoradar dans la vision d’ensemble et la détection du non-métallique, et les Ultrasons dans l’évaluation de la qualité du matériau.

Vous avez un projet et un doute sur la technologie à employer? Contactez les experts de Ferdetec. Nous analyserons votre besoin pour vous proposer la méthodologie de diagnostic la plus pertinente et la plus efficace.
