Il y a un bruit que personne ne veut entendre sur un chantier de réhabilitation : le claquement sec d’un toron de précontrainte qui cède sous la couronne d’une carotteuse. Percer une dalle en béton armé classique sans repérage est déjà une prise de risque. Le faire sur une dalle précontrainte par post-tension relève d’un tout autre niveau de danger, parce que ce que vous coupez n’est pas un simple fer passif : c’est un câble tendu à plusieurs dizaines de tonnes qui, une fois sectionné, libère son énergie d’un coup.
On nous demande souvent un « passage au Ferroscan » pour trouver les câbles avant de percer. C’est là que notre devoir de conseil commence, parce que le pachomètre n’est pas l’outil adapté à cette tâche. Pour une dalle précontrainte, la seule technologie qui donne une lecture fiable du tracé des câbles est le géoradar de structure (GPR), à condition de savoir interpréter le signal. Voici pourquoi, et comment on procède
Ce qui rend une dalle précontrainte si particulière
Dans une dalle en béton armé traditionnel, les armatures sont passives. Elles ne travaillent qu’au moment où la dalle se déforme sous les charges. Rien de plus qu’un fer qui reprend de la traction quand on lui en demande.
La précontrainte fonctionne à l’envers. Sur une dalle en post-tension, des gaines (métal ou PEHD) sont noyées dans le béton avant coulage. À l’intérieur, des torons d’acier à haute résistance. Une fois le béton durci, ces torons sont étirés au vérin hydraulique, bloqués par des ancrages, puis les gaines sont injectées d’un coulis de ciment. Résultat : la dalle est comprimée en permanence sur elle-même. Cette compression annule les efforts de traction futurs et permet de franchir de grandes portées avec des dalles fines, souvent sans poutres apparentes. On en trouve beaucoup dans les parkings, les centres commerciaux et les immeubles tertiaires construits à partir des années 1970.
Le problème, c’est l’énergie stockée. Un seul câble peut être tendu à plusieurs dizaines de tonnes. Si une carotteuse ou une scie le sectionne, cette énergie se libère instantanément. On parle de coup de fouet, et les conséquences sont brutales :
- le câble peut jaillir hors du béton, avec un risque direct pour l’opérateur ;
- la dalle perd d’un coup une partie de sa capacité portante, ce qui peut provoquer un fléchissement important, voire un désordre plus grave ;
- l’onde de choc fait souvent éclater le béton d’enrobage sur plusieurs mètres le long du tracé.
Face à ça, deviner l’emplacement des câbles n’a pas de sens. Il faut les cartographier avec certitude. Le Cerema rappelle d’ailleurs que le risque majeur d’un câble injecté au coulis endommagé est précisément la rupture brutale avec fouettement.
Pourquoi le Ferroscan ne suffit pas
Le pachomètre reste un excellent outil pour ce à quoi il est fait : localiser les aciers de première nappe, mesurer leur enrobage, estimer leur diamètre. C’est le cœur de notre prestation de sondage par Ferroscan. Mais sur une dalle précontrainte, il se heurte à trois limites physiques.
La profondeur. Les câbles de post-tension sont souvent situés sous les nappes d’armatures passives, ou au centre de la dalle. Le Ferroscan perd sa précision au-delà de 12 à 15 cm. Un câble à 20 cm ne sera tout simplement pas vu.
L’effet d’écran. Le pachomètre réagit au métal. Si la dalle comporte un maillage dense de fers en surface, ce maillage sature le signal magnétique. Le radar magnétique reste alors aveugle à ce qui se trouve dessous. Un banal treillis peut masquer un câble mortellement tendu.
Le profil drapé. C’est le point décisif. Comment distinguer un fer passif d’un câble de précontrainte ? Par sa géométrie. Un fer est droit et parallèle à la surface. Un câble de post-tension suit une courbe : il remonte près des appuis (les poteaux, les voiles) pour reprendre les moments sur appuis, puis descend en partie basse au milieu de la portée pour reprendre les moments en travée. Le Ferroscan donne une vision ponctuelle. Il est incapable de restituer cette courbe sur plusieurs mètres.
C’est exactement la logique qu’on développe dans notre comparatif Ferroscan, géoradar et ultrasons : chaque technologie a son domaine, et confondre les deux mène droit à l’accident.
Le géoradar : voir ce que le Ferroscan ne voit pas
Le géoradar de structure ne fonctionne pas par induction magnétique mais par propagation d’ondes électromagnétiques à haute fréquence (de 1 à environ 4 GHz selon l’antenne). Ces ondes se réfléchissent à chaque changement de milieu, c’est-à-dire chaque fois qu’elles rencontrent un matériau dont la constante diélectrique diffère de celle du béton.
Concrètement, le GPR voit le métal, mais aussi les gaines plastiques (PEHD, PVC) qui entourent les câbles modernes, ainsi que les vides et les défauts d’injection à l’intérieur de ces gaines. C’est un point que le Cerema documente précisément dans ses notes d’auscultation de la précontrainte : les défauts de remplissage se logent souvent dans les points hauts du tracé, là où l’absence d’évent d’injection favorise les poches d’air.
L’autre avantage, c’est la profondeur d’investigation. Selon la densité du béton, les ondes radar pénètrent de 50 à 80 cm. On peut donc « voir à travers » les nappes d’aciers superficiels pour aller chercher l’information au cœur de la dalle, là où se cachent les câbles actifs. C’est ce que nous mettons en œuvre au quotidien dans notre prestation d’auscultation par radar GPR.
Reste que posséder un géoradar ne suffit pas. Toute la valeur est dans la lecture du signal.
Interpréter le radargramme : trouver la signature de la précontrainte
L’écran de l’appareil n’affiche pas un plan avec une étiquette « câble ici ». Il affiche un radargramme : une succession d’ondes et d’hyperboles, ces courbes en cloche que produit chaque objet réfléchissant. Tout l’enjeu est de distinguer un câble actif d’un simple fer passif au milieu de ces hyperboles.
Le scan long pour révéler le drapé
Pour confirmer qu’une hyperbole correspond à un câble de précontrainte, on ne se contente pas de scanner les 50 cm autour du futur trou. On balaie la dalle sur une ligne continue de 3 à 5 mètres minimum, en partant d’un appui vers le centre de la travée.
Sur l’écran, on voit alors une série d’hyperboles qui changent progressivement de profondeur. En reliant leurs sommets, la courbe caractéristique du drapé apparaît : haut sur appui, bas en travée. C’est cette signature, et elle seule, qui permet d’affirmer qu’on a affaire à de la post-tension et pas à un fer standard. Un acier passif, lui, restera à profondeur constante.
Le maillage croisé et la tomographie
Les câbles ne sont pas toujours disposés en lignes simples. Ils forment parfois des bandes denses près des appuis ou se croisent au centre des dalles. Pour sécuriser un percement complexe, on réalise un balayage en grille orthogonale sur une large zone. Le logiciel compile ces dizaines de passages pour générer une tomographie 3D, tranche de profondeur par tranche de profondeur. On obtient une cartographie complète du squelette actif et passif, ce qui rejoint notre travail de mesure des sections d’acier et détection d’armatures.
C’est aussi cette lecture croisée qui fait la force de la complémentarité Ferroscan-géoradar : le radar situe le câble en profondeur, le Ferroscan précise l’enrobage et la position exacte des aciers de peau autour de la zone de percement.
Notre protocole terrain, du repérage au marquage
Une auscultation radar de ce type ne s’improvise pas. Elle demande de la méthode et une préparation du site.
La préparation, côté entreprise
Le géoradar est sensible à son environnement. Deux points reviennent systématiquement.
L’eau stagnante agit comme un miroir pour les ondes et empêche de voir en profondeur. Le béton doit être sec au moment du passage. Un nettoyage à grande eau la veille peut rendre l’auscultation impossible.
La surface doit être propre et praticable. L’appareil mesure la distance parcourue avec un odomètre. Si le sol est jonché de gravats ou de poussière, les roues patinent, la mesure se décale, et la localisation du câble avec elle. On détaille l’ensemble de ces prérequis dans notre guide comment préparer un chantier pour un diagnostic efficace.
Le repérage et le marquage

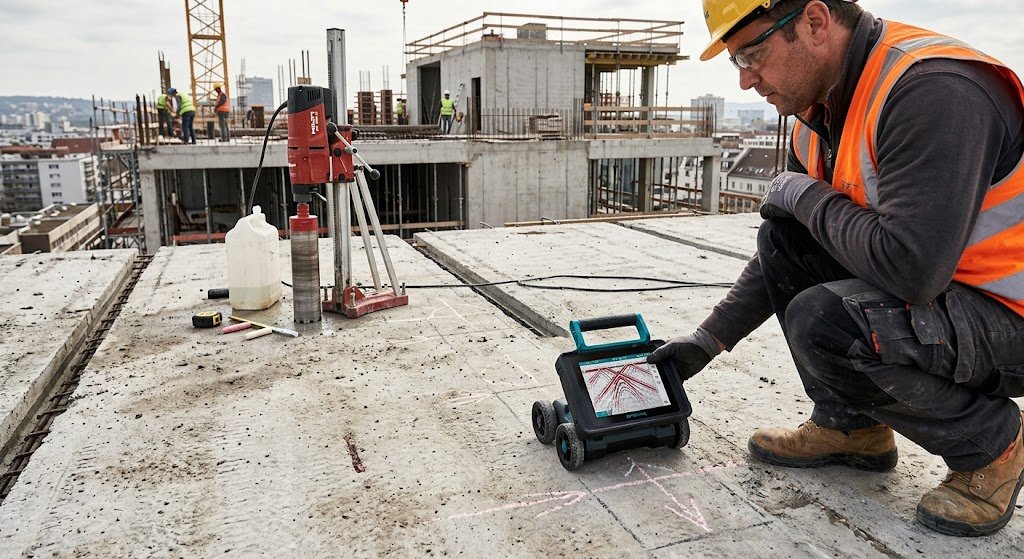

Sur place, on délimite la zone, on réalise le balayage croisé, et dès qu’un câble est formellement identifié et son profil confirmé, on le marque physiquement sur le béton. On encadre une zone d’exclusion, une « no-go zone » qui reprend le diamètre du câble augmenté d’une marge de sécurité de part et d’autre. L’entreprise de carottage dispose ainsi d’une cartographie visuelle claire des zones à éviter et des zones sûres pour poser son bâti. C’est le prolongement logique de notre prestation de repérage d’armatures avant perçage et carottage.
Le rapport, au-delà de la peinture
Le marquage à la bombe finit par s’effacer. On fournit donc un rapport d’auscultation complet : radargrammes annotés, coupes de profondeur, coordonnées des réseaux détectés. Ce document sert de plan « tel que construit », précieux quand les dossiers d’ouvrages exécutés d’origine sont introuvables, ce qui est fréquent. Il s’intègre naturellement dans une démarche plus large d’auscultation et de diagnostic de structure.
Le coût du diagnostic face au prix du sinistre
Il est tentant, quand le budget et le planning serrent, de faire l’impasse sur le repérage radar et de percer « entre les fers » à partir de vieux plans papier. C’est un mauvais calcul.
Un diagnostic géoradar ciblé pour sécuriser quelques trémies ou des passages de gaines se chiffre généralement entre 1 500 et 3 500 € HT selon la surface et la complexité. Un câble sectionné, lui, entraîne l’arrêt du chantier, la mise en sécurité par étaiement, un recalcul de la perte de capacité portante, et une réparation lourde (manchons de raccordement, renfort carbone sur la travée). La facture, pénalités de retard comprises, dépasse vite 50 000 € et grimpe souvent au-delà de 100 000 €.
Il y a aussi l’angle assurantiel. La sécurité des opérations de sciage et de carottage relève de la prévention des risques chantier, un sujet suivi de près par l’OPPBTP. En cas d’accident, si l’expertise démontre qu’aucun moyen moderne de détection n’a été mis en œuvre alors que la présence de précontrainte était connue ou probable, l’assureur cherchera à se désengager pour faute. La vraie question n’est donc pas de savoir si le radar coûte cher, mais ce que coûterait de percer à l’aveugle.
Intervenir sur une dalle précontrainte fait partie des opérations les plus délicates de la réhabilitation. Les câbles sont à la fois vitaux pour la tenue de l’ouvrage et dangereux en cas de dégradation. Le Ferroscan, parfait pour l’armature passive, y est aveugle ou imprécis. Seul le géoradar, entre les mains de quelqu’un qui sait lire le profil drapé, apporte une réponse fiable.
Avant de tracer le moindre repère de carottage sur une dalle suspectée de renfermer de la post-tension, faites confirmer le tracé des câbles. Si vous avez un doute sur la nature de vos dalles ou un percement à sécuriser rapidement, contactez l’équipe Ferdetec pour planifier un repérage GPR sur votre chantier.
